國別 聯邦德國名稱

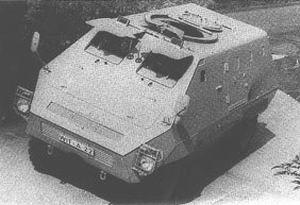

UR-416輪式裝甲人員輸送車UR-416 Wheeled Armoured Personnel Carrier
研製單位
蒂森機械製造廠Thyssen Machinenbau,DE
生產單位
蒂森機械製造廠Thyssen Machinenbau,DE
現狀
生產裝備情況
聯邦德國、厄瓜多、薩爾瓦多、衣索比亞、希臘、肯亞、摩洛哥、荷蘭、奈及利亞、秘魯、卡達、沙烏地阿拉伯、西班牙、多哥、土耳其、委內瑞拉和辛巴威概述
UR-416(4×4)裝甲人員輸送車是蒂森機械製造廠投資研製的，1965年完成第一輛樣車，1969年投產。目前已生產1000多輛，除在聯邦德國裝備外，大部分出口到南美、非洲等國家，主要用於各國的警察部隊。該車特點是通過性好、速度快、壽命長、噪聲低。它是利用戴姆勒-賓士(Daimler-Benz)公司的越野汽車底盤加裝裝甲車體而成，大部分零部件與越野汽車通用，故底盤結構簡單，易於改成多種用途的車輛。
結構特點
車體為全焊接鋼板結構，能防輕武器、炮彈破片和殺傷地雷。乘員2人，可載8名步兵。動力裝置前置，其後是車長的駕駛員座位。駕駛員位於左側，車長在右側，他們前方裝有帶刮水器的擋風玻璃。必要時擋風玻璃可用上部鉸接的裝甲蓋板防護，這時他們可用前部頂裝的潛望鏡觀察。車前裝有前燈和紅外駕駛燈。車體兩側和後部各開1個出入門。側門的下部可放下來當階梯使用，上部可摺疊到側面。後門類似於側門，但比它寬，上部還裝有1個備用車輪。動力為戴姆勒-賓士公司的OM352型6缸水冷柴油機。柴油機的缸徑為97mm，行程128mm，總排量為5.675L，壓縮比為17，當2600r/min時平均有效壓力為o.628MPa(6.4kgf/cm2)。傳動裝置為8個前進檔和2個倒檔的機械式變速箱。錐形齒輪傳動比為3.14，側傳動裝置的傳動比為2.07。前、後橋均裝差速器，離合器為單片、乾式。採用液壓助力式轉向操縱裝置。4個車輪的內蹄式制動器是氣液操縱，停車制動是通過機械操縱機構制動後輪。
懸掛裝置是帶有附加彈簧的螺旋彈簧，前後車輪均裝有筒式液壓減振器。車輪輪圈外緣包有金屬板，一旦輪胎損壞，仍能依靠該金屬板行駛。
載員艙可載8名步兵，每側有3名面朝外、1名面朝後坐在摺疊椅上。車體兩側分別開有5個帶護板的射孔，步兵可在車內用輕武器射擊。車內裝兩個風扇及照明設備。車體是用4個萬向接頭和2個主插座固定於底盤上，更換車體時只需要擰松4個萬向接頭，使用3個起重器，在幾分種內部能支起車體。一般情況下，起重器隨車攜帶。
車頂上有1個圓形艙口，並安裝1個帶有護板、能360°旋轉的7.62mm機槍架，機槍俯仰範圍為-10°～＋75°。車頂後方還有1個向前 打開的艙蓋，艙蓋上還開1個射孔。當艙蓋垂直鎖住後步兵可使用射孔進行射擊。
任選設備包括空調系統、滅火設備、加溫器、夜視儀器、泄氣保用輪胎、炮塔或車體兩側安裝煙幕彈發射器以及後置絞盤，絞盤拉力為49kN，鋼繩長40m，直徑12mm。
型號演變和變型車
1.指揮、通訊車車內設有繪圖桌、工作椅、無線電台和其他設備。
2.偵察車
該車安裝TF2015炮塔或TUR1炮塔，前者有20mmRh202機關炮1門，炮塔手動360°旋轉，火炮俯仰範圍-6°～＋60°；後者有雙管7.62mm機槍，炮塔手動360°旋轉，機槍俯仰範圍-8°～＋55°。
3.反坦克殲擊車
該車裝1門博福斯(Bofors)公司的PV1110式90mm無坐力炮，也可裝陶式反坦克飛彈或瑪姆巴(Mamba)反坦克飛彈。
4.國內完全車
該車安裝清理障礙的鏟刀，鏟刀底部用硬質刀片，上部由柵格式管架組成，這樣便於車長駕駛員向前觀察。鏟刀可液壓操縱，亦可拆下放在車體後部。
該公司還為國內安全車研製兩種專用炮塔。一種有8個觀察鏡，在前部觀察鏡下面開有射孔，步槍射擊時俯仰範圍為-5°～＋25°，左右可旋轉15°；步槍在上面射孔射擊時仰角65°，左右可旋轉15°。
5.救護車
該車設有8個傷員的座位或兩副擔架加4個傷員的座位。
6.修理車
車內裝有工作檯，有1套工具，車前有A形架，豎起A形架，可以更換髮動機和其他部件。
最近，聯邦德國又對UR-416車進行改進，改進項目包括增大前窗和側窗，以改善乘員觀察能力，車長和駕駛員窗採用底部鉸接的裝甲蓋板防護，側窗用旋轉蓋板防護；為便於步兵迅速上、下車，後門加大；車內安裝空高設備等。改進後的車輛定名為UR-416M。
UR-416裝甲車族
---指揮、通訊車
UR-416 ---------偵察車
---反坦克殲擊車
UR-416M ---國內完全車
---救護車
---修理車
性能數據
型號UR-416乘員+載員2+8人
驅動型式4×4
戰鬥全重7600kg
淨重5700kg【5400kg】
單位功率11.60kW/t
車長5.2100m【5.100m】
不包括備用輪 4.990m
車寬2.300m【2.25m】
車高
至炮塔2.520m至車體頂 2.225m
車底距地高 0.440m
輪距1.780m
軸距2.900m
接近角 47°
離去角 51°
公路最大速度85km/h【81km/h】
燃料儲備150L
公路最大行程600～700km
涉水深 1.4m【1.0m】
浮渡能力無
爬坡度 70%
攀垂直牆高 0.55m
最小轉向半徑6.45m
發動機
生產公司 戴姆勒-賓士(Daimler-Benz)型號 OM352
類型 6缸水冷柴油機
功率/轉速 88kW/2800r/min
傳動裝置
生產公司 戴姆勒-賓士
類型 機械式、手動變速箱
前進檔/倒檔數 8/2
轉向裝置類型液壓助力
離合器 單片乾式
懸掛裝置類型螺旋彈簧和液壓減振器
輪胎規格12.5×20
制動裝置類型
主制動器 液壓，空氣助力停車制動器機械式，作用於後輪
主要武器口徑/類型7.62mm/機槍
煙幕彈發射器任選
裝甲結構類型/厚度/材料 均質/9mm/鋼板
電器系統電壓24V
蓄電池數量/電壓/容量2個/12V/110Ah
註：方括弧內是UR-416M車數據。
