概述

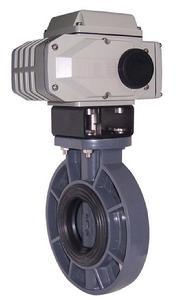

UPVC蝶閥英文：UPVC Butterfly Valve
UPVC蝶閥是順應市場對各種腐蝕性管道流體需求而產生的新一代蝶閥。本產品是用隨桿一起轉動的 蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。
蝶閥在管路中除了起切斷和截流用外，已經把密封性能作為評價的主要指標，而受到市場青睞。
產品的優點：
蝶閥體積小、重量輕、結構簡單、外型結構緊湊美觀，易於安裝與同參數閘閥比較，平均減輕重量約30～50%,蝶板旋轉90度即可實現啟、閉過程，
又由於轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。
1、閥體材質以PPH、RPP、PE、PVDF、CPVC、UPVC原料製成，密封座採用三元乙丙橡膠（EPDM）或氟橡膠（FPM）製成。
2、閥體與管路通過法蘭對夾式連線，連線標準可符合DIN、GB、ASTM、JIS等標準、使整體管路系統達成統一標準要求。
技術參數
適用流體：水、空氣、油類、腐蝕性化學液體
閥體材質：UPVC
密封材質：EPDM/PTFE
傳動方式：90º迴轉電動驅動
執行器材質：鑄鋁合金
保護裝置：過熱保護
動作時間：4、15、30、60秒
公稱壓力：1.0Mpa
公稱通徑：DN50-DN400
保護等級：IP68
流體溫度：-15℃－60℃（無凍結）
環境溫度：-25℃－55℃
安裝方式：任意角度安裝
電源電壓：標準AC220V
連線方式：對夾式 法蘭式
控制方式：開關動作、調節動作模式。
工作原理
蝶閥是用圓盤式啟閉件往復迴轉90°左右來開啟、關閉或調節介質流量的一種閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、驅動力矩小、操作簡便、迅速，並且還可以同時具有良好的流量調節功能和關閉密封特性，是近十幾年來發展最快的閥門品種之一。蝶閥的使用非常廣泛。其使用的品種和數量仍在繼續擴大，並向高溫、高壓、大口徑、高密封性、長壽命、優良的調節特性，以及一閥多功能發展。其可靠性及其他性能指標均達到較高水平。
隨著防化學腐蝕的合成橡膠在蝶閥上的套用，蝶閥的性能得以提高。由於合成橡膠具有耐腐蝕、抗沖蝕、尺寸穩定、回彈性好、易於成形、成本低廉等特點，並可以根據不同的使用要求選擇不同性能的合成橡膠，以滿足蝶閥的使用工況條件。
由於聚四氟乙烯(PTFE)具有耐腐蝕性強、性能穩定、不易老化、摩擦係數低、易於成形、尺寸穩定，並且可以通過填充、添加適當的材料改善其綜合性能，得到強度更好、摩擦係數更低的蝶閥密封材料，克服了合成橡膠的局限性，因而以聚四氟乙烯為代表的高分子聚合材料及其填充改性材料，在蝶閥上得到了廣泛的套用，從而使蝶閥的性能得到進一步的提高，製造出了溫度、壓力範圍更廣，密封性能可靠，使用壽命更長的蝶閥。
為了滿足高低溫度、強沖蝕、長壽命等工業套用的使用要求，金屬密封蝶閥得到了很大的發展。隨著耐高溫、耐低溫、耐強腐蝕、耐強沖蝕、高強度合金材料在蝶閥中的套用，使金屬密封蝶閥在高低溫度、強沖蝕、長壽命等工業領域得到了廣泛的套用，出現了大口徑(9~750mm)、高壓力(42.0MPa)、寬溫度範圍(-196~606℃)的蝶閥，從而使蝶閥的技術達到一個全新的水平。
蝶閥在完全開啟時，具有較小的流阻。當開啟在大約15°~70°之間時，又能進行靈敏的流量控制，因而在大口徑的調節領域，蝶閥的套用非常普遍。
由於蝶閥蝶板的運動帶有擦拭性，故大多數的蝶閥可用於帶懸浮固體顆粒的介質。依據密封件的強度，也可用於粉狀和顆粒狀介質。
蝶閥適用於流量調節。由於蝶閥在管中的壓力損失比較大，大約是閘閥的三倍，因此在選擇蝶閥時，應充分考慮管路系統受壓力損失的影響，還應考慮關閉時蝶板承受管路介質壓力的強度。此外，還必須考慮在高溫下彈性閥座材料所承受工作溫度的限制。
蝶閥的結構長度和總體高度較小，開啟和關閉速度較快，且具有良好的流體控制特性。蝶閥的結構原理最適合於製作大口徑閥門。當要求蝶閥作控制流量使用時，最重要的是正確選擇蝶閥的規格和類型，使之能恰當地、有效地工作。
通常，在節流、調節控制與泥漿介質中，要求結構長度短、啟閉速度快、低壓截止(壓差小)，推薦選用蝶閥。在雙位調節、縮徑的通道、低噪聲、有氣穴和汽化現象、向大氣少量滲漏、具有磨蝕性介質時，可選用蝶閥。在特殊工況條件下節流調節，或要求密封嚴格、磨損嚴重、低溫(深冷)等工況條件下。
施工、安裝要點
1）、安裝位置、高度、進出口方向必須符合設計要求，連線應牢固緊密。蝶閥工作原理圖2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標誌》GB 12220的規定。對於工作壓力大於1.0 MPa 及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
一、產品選用要點
1、蝶閥主要控制參數為規格尺寸。
2、蝶閥為單板式風閥，其結構簡單、加工方便、造價低廉、操作簡便，但調節精度差，僅適用於通風與空調系統中作開關或粗調節的場合。
3、可手動、電動或拉鏈式操作，可90°範圍任意角度固定。
4、由於單軸單閥板，承受力有限，在大壓差、大流速條件下時閥門使用壽命短。該閥有密閉式與普通式之分，保溫和非保溫之分。
5、電動式蝶閥僅有雙位式控制，電動執行機構與多葉閥相同。
二、執行標準
《風量調節閥》JB/T7228-94
製造標準：GB/T 122387-89
法蘭標準：JB79-59
檢驗標準：JB/T9092-99
三、相關標準圖集
《風閥選用與安裝》07K120
編輯本段性能規範
適用溫度 適用介質
天然膠≤85℃ 石膏漿液、石灰石漿液、 回收水、工藝水、廢水
三元乙丙膠≤100℃
主要零件材料
名稱 材料
閥體 灰鑄鐵、球墨鑄鐵、碳鋼
蝶板 碳鋼包覆橡膠、 碳鋼包覆氟塑膠、不鏽鋼雙相不鏽鋼板
閥座 天然橡膠、三元乙丙膠、NBR丁腈
閥桿 不鏽鋼、 2Cr13、304
