產品結構

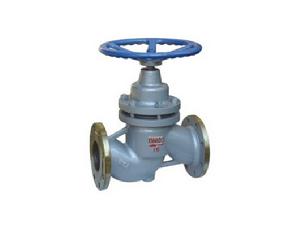

柱塞截止閥是由閥體、閥蓋、閥桿、柱塞、 導向環、密封圈、手輪等零部件組成。
工作原理
當旋轉手輪時,通過閥桿帶動柱塞沿導向環上下運動,使柱塞端部斜錐面與閥座錐面分離或吻合完成閥門的開啟或關閉。 在閥門中柱塞與密封圈之間採用過盈配合,通過調節中法蘭螺栓把緊力,使密封圈壓縮所產生的側向力與閥體中孔面及柱塞外圓密封,從而保證了閥門的密封性,杜絕了外泄漏。
主要結構尺寸
UJ41H/Y-16CUJ41W-16PUJ41W-16R | ||||||||||
公稱通徑 DN(mm) | 主要尺寸及連線尺寸 (mm) | 重量 | ||||||||
L | D | D1 | D2 | b | Z-出d | H~ | H1~ | D0 | (kg) | |
15 | 130 | 95 | 65 | 45 | 14 | 4-φ14 | 145 | 157 | 100 | 35 |
20 | 150 | 105 | 75 | 55 | 14 | 4-φ14 | 149 | 165 | 120 | 43 |
25 | 160 | 115 | 85 | 65 | 14 | 4-φ14 | 166 | 184 | 140 | 56 |
32 | 180 | 135 | 100 | 78 | 16 | 4-φ18 | 187 | 213 | 160 | 85 |
40 | 200 | 145 | 110 | 85 | 16 | 4-φ18 | 208 | 236 | 180 | 110 |
50 | 230 | 160 | 125 | 100 | 16 | 4-φ18 | 234 | 268 | 220 | 150 |
65 | 290 | 180 | 145 | 120 | 18 | 4-φ18 | 284 | 330 | 240 | 210 |
80 | 310 | 195 | 160 | 135 | 20 | 8-φ18 | 314 | 358 | 280 | 300 |
100 | 350 | 215 | 180 | 155 | 20 | 8-φ18 | 365 | 427 | 320 | 410 |
125 | 400 | 245 | 210 | 185 | 22 | 8-φ18 | 401 | 475 | 360 | 600 |
150 | 480 | 280 | 240 | 210 | 24 | 8-φ23 | 415 | 505 | 400 | 820 |
200 | 600 | 335 | 295 | 265 | 26 | 12-φ25 | 508 | 626 | 450 | 1470 |
250 | 650 | 405 | 355 | 320 | 30 | 12-φ25 | 590 | 740 | 500 | 2200 |
300 | 698 | 460 | 410 | 375 | 30 | 12-φ25 | 1000 | 1160 | 560 | 3400 |
350 | 787 | 520 | 470 | 435 | 34 | 16-φ25 | 1040 | 1210 | 640 | 5500 |
400 | 914 | 580 | 525 | 485 | 36 | 16-φ30 | 1200 | 1400 | 720 | 7500 |
結構規範
PN1.6-4.0 PN6.40.0 | DN15-250 DN1500 | PN1.6-4.0 PN6.40.0 | DN>250 DN>200 |
柱塞截止閥 | 平衡式柱塞截止閥 |
性能範圍
閥體材料 | 適用溫度 | 適用介質 | 壓力範圍 |
鑄鋼 | <425℃ | 水、蒸汽、石油產品 | PN1.6~1.6MPa |
不鏽鋼 | <300℃ | 硝酸、醋酸 | 通徑範圍 |
含鉬不鏽鋼 | < 300℃ | 氫、氧、尿素等 | DN15~300mm |
蒙乃爾 | < 300℃ | 氫氟酸等 |
安裝和維修
(1)、使用時外表及孔 腔需清潔乾淨,不必拆洗和更換。
(2)、可在任意位置安裝,介質流動方向見閥體上箭頭所示。
(3)、經過一段時間的使用後,如出現密封圈磨損磨損引起滲漏,必須先將閥門關閉後,再將中法蘭螺栓均勻地略地旋緊以至到不漏即可,不宜盲目將螺栓擰得太緊,需更換密封圈時,應避免柱塞碰撞,防止劃痕,閥腔內部應清理乾淨。
