產品介紹

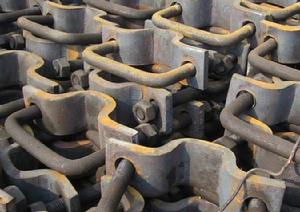

U型鋼支架卡纜U型鋼支架卡纜作為U型鋼支架連線部件，要求高受力大，安全穩定，堅固耐久，安全可靠，能提高巷道使用壽命，降低巷道的維修率，減少安全事故的發生，確保煤礦安全生產。
技術要求
U型鋼支架卡纜1）卡纜應符合客戶提出的相應標準，並按照規定程式批准的圖紙和技術檔案製造。
2）卡纜各零件必須具有良好的互換性，螺栓應能直接安裝在卡纜板上。
3）卡纜表面不得有裂紋、毛刺、飛邊等缺陷。
卡纜板
1)卡纜板材料為不低於U型支架型鋼機械性能的Q345低碳鋼；
2)成形後的卡纜板厚度允許誤差為±0.5mm，寬度允許誤差為±0.2mm。螺栓孔距允許偏差為±1mm。
卡纜螺栓
1)卡纜螺栓應採用與U型鋼材質相對應的圓鋼製作。
2)螺栓規格為M24，長度為35mm，螺紋基本尺寸應符合GB/T96的規定，公差應符合GB/T197的規定，精度為8g。
卡纜絲孔
卡纜絲孔規格為M24的通孔，螺紋基本尺寸應符合GB/T96的規定，公差應符合GB/T197的規定，精度為8g。
工作阻力
1)25U型鋼可縮性支架卡纜的平均工作阻力不低於100kN，29U型鋼可縮性支架卡纜的平均工作阻力不低於140kN，36U型鋼可縮性支架卡纜的平均工作阻力不低於190kN。
2)最大工作阻力與最小工作阻力的差值不得大於25kN。
3)卡纜與U型支架的強度相匹配。
加工工藝
U型鋼支架卡纜現在所用的U型鋼支架限位卡纜，使用中發現操作不便，支架變形較嚴重時卡纜斷裂失效，製造工藝複雜，用料多不經濟，U型鋼搭接長(400mm—500mm)等缺陷。針對定位卡纜的缺陷，研製了安全可靠經濟實用的U型鋼支架卡纜。
礦山支護設備主要經營各種型號礦工鋼、U型鋼、輕軌等礦用鋼材。並自主生產加工各種U型鋼支架、礦工鋼支架、卡纜、錨桿、托盤、單體液壓支柱等各種礦用材料。中翔公司還與首鋼、宣鋼、邯鋼、武鋼、鞍鋼、等各大鋼廠建立了長期友好的合作關係。產品長期服務於全國各大、中、小礦務局，並遠銷東南亞、西亞等地區。
公司專業生產18U、25U、29U、36U、40U型鋼支架，卡纜，槽鋼弓棚支架、礦工鋼支架以及工字鋼支架。
U型鋼支架主要用途：主要用於礦井巷道、礦井巷道二次支護、以及穿山隧道的支撐支護等用途。
U型鋼支架主要特點：承受壓力大，支撐時間久，易安裝不易變形等特點。
加工步驟
加工卡纜的方法包括下料、熱壓成型、上鑽床打孔、攻絲等工藝。其特徵包括以下步驟：
1)選料。16M或20M16×80鋼板；
2)下料。25U卡纜料長460mm，29U卡纜料長480mm；
3)熱軋。將鋼板加熱到1000—1200℃熱軋成型；
4)打孔攻絲。在卡纜三面分別打一個22.5mm的孔，然後用絲攻加工成M24的絲扣，並配以M24×35螺栓即可。
