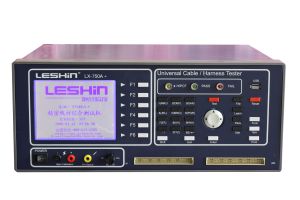

Type-C線材測試儀

Type-C線材測試儀

Type-C 精密線材測試儀,眾所周知現在市面最新產品就是Type-C線材,Type-C 在2015年CES大展上,Intel聯合USB實施者論壇向公眾展示了USB 3.1的威力,具體搭配的接口是USB Type C,能夠正反隨便插,大小也與micro-USB相差無幾。理論上,USB 3.0 Type C的傳輸速度能夠達到10Gbps。或許廣大客戶在選擇測試儀上面有很多的疑惑,因為TPYE-C線材裡面不僅有電容,電阻,還有晶片。現在有研發出專門針對TYPE-C線材的測試儀,那就是LX-998。 深圳市聯欣檢測設備有限公司TYPE-C線材測試儀不僅能測電容,還能測電阻,完全解決之前不能測試TYPE-C線材的難題。

F選購指南 SELECTION GUIDE

產品型號

Product Type

量測點數

Test Points

量測電壓

Test Voltage

LX-998

64pin

DC:5~1000VDC,AC:100~700VAC

LX-998C2

128pin

DC:5~1000VDC,AC:100~700VAC

註:Type-C與其他數據線測試時,可自由切換,套用更廣

配件選購

Optional accessories

LX-1022

自動找點探針

LX-1064

專用防塵牛角治具轉接板

LX-1032

專用二合一防塵牛角治具轉接板

LX-1080

DB接口防呆報警裝置

U

USB接口配置選購

64/128/256

測試點數選購

測 量 時 間 TEST TIME

斷/短路 Open/short

快速(4ms/次/64點),慢速(8ms/次/64點)

導通電阻 Cond

快速55次/秒,中速45次/秒,慢速30次/秒

0.2s/32net(標準)參考

絕緣電阻

Insulation resistance

一對其它3.6s/64net(0.01s)

二分快速0.4s/64net(0.01s)

0.01秒~60秒可選擇設定

交流高壓

AC High Voltage

一對其它9.5s/64net(0.01s)

二分快速0.9s/64net(0.01s)

0.01秒~60秒可選擇設定

瞬間/高速短斷路 INT Time

0秒~99秒 設0秒表示無限時間

規 格 說 明 SPFCIFICATIONS

量測頻率與訊號/電壓 F/V

100~100KHz /5VDC.20mA Max

量測速度 Speed Measurement

0.1Sec基本值

測試掃描模式 Scan Mode

自動/手動/連續/外部掃描可切換

顯示/聲警裝置

Warning device

320*240LCD液晶顯示器,藍/白底可切換

6位數數位顯示

Pass/Fail LED紅綠指示燈/畫面顯示/聲警

存儲裝置 Storage Devices

內建512KB SRAM,可擴充1024KB

電源供應 Power

115/230VAC 電壓輸入±10% 60/50Hz

環境溫濕度 Environment

溫度15℃~35℃ 相對溫度≤75%

線材規格要求 Wire Spec

最高1μF

尺寸 Size (W×D×H)

400×175×350mm

重量 Weight

約13kg(不含配件)

圖片

線材測試儀線材測試儀

F技術規格與參數 SPEC&PARAMETERS

項 目

Project

符 號Symbol

測試範圍

Test range

斷/短路

O/S

1KΩ~100KΩ

導通電阻測試

COND

1mΩ~50Ω

電阻量測

R

0.1Ω~10MΩ

電容量測

C

10pF~1000μF

二極體量測

D

0.0V~7.0V

絕緣阻抗

I.S

0.1MΩ~1000MΩ

直流漏電流

IL

1μA~1000μA

高壓漏電流

IL

0.01mA~5mA

瞬間導通阻抗

INT.COND

1mΩ~50Ω

快速瞬斷

INT.OPEN

0.4ms

瞬間短斷路

INT.O/S

2ms/64pin靈敏度
