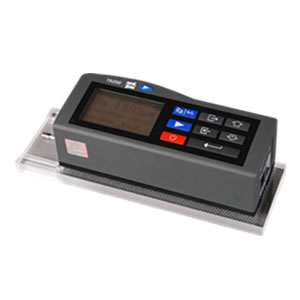

TR200粗糙度儀

可測量顯示13個粗糙度參數● 測量行程長度 1.3mm/0.052in

產品概述

TR200粗糙度儀適用於生產現場，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算機相應的參數，在液晶顯示器上清晰地顯示全部測量結果及圖形,並可在印表機上輸出，亦可與PC機進行通訊。
功能特點：
● 高精度電感感測器
● 可測量顯示13個粗糙度參數
● 採用DSP(數位訊號處理器)進行數據處理和控制，速度快，功耗低
● 機電一體化設計，體積小，重量輕，使用方便
● 高品質鋰離子充電電池，容量高，無記憶效應，連續工作時間大於20小時
● 連線時代TA系列印表機，可以列印測量參數及輪廓
● 標準RS232接口，可與PC機通訊
● 可選配曲面感測器測量曲面，小孔感測器測量內孔孔壁，溝槽/深槽感測器測量溝槽底部或台階的粗糙度
● 選單操作方式
● 具有圖形顯示功能
● 感測器觸針位置指示
● 帶存儲功能的自動關機
● 多語言工作方式選擇

技術參數

測量參數	Ra、Rz、Ry、Rq、Rt、Rp、Rv、Rmax、R3z、RSk、RS、RSm、Rmr
測量範圍	Ra:0.025-12.5μm
顯示範圍	Ra、Rq：0.005-16μm，Rz、Ry、Rt、Rp、Rv、Rmax、R3z：0.02-160μm RS、RSm：1mm，Rmr：0-100%（%Rt），Rsk：0-100%
量程範圍	±20μm、±40μm、±80μm
最高顯示解析度	0.001μm
濾波方式	RC、PC-RC、GAUSS、D-P
取樣長度	0.25mm、0.8mm、2.5mm、自動
評定長度	1L-5L（可選），L為取樣長度
測量行程長度	3L-7L（可選）
最大驅動行程長度	17.5mm/0.71inch
最小驅動行程長度	1.3mm/0.052inch
示值誤差	≤±10%
示值變動性	≤6%
針尖角度	90°
顯示方式	128×64點陣液晶（帶背光）
工作環境	溫度：0&ordm;C- 40&ordm;C，相對濕度：<90%
重量	440g
外型尺寸	140×52×48mm

標準配置

主機
TS100標準感測器
電源適配器
多刻線樣板
感測器護套
支架

可選附屬檔案

TS110曲面感測器
TS120小孔感測器
TS130溝槽感測器
TS131深槽感測器
TA610測量平台
TA620測量平台
TA630微調平台
TA631微調平台
TA230微型印表機
側向轉接桿
接長桿
V型塊
連線體部件
驅動器連線軸
PC軟體
