表面光潔度儀

▽10 0.20um 0.20um

工件截面/表面粗糙度及輪廓

表面光潔度儀_全自動六站化學吸附儀

全自動六站化學吸附儀最佳化設計和高效利用催化劑需要徹底了解催化材料表面結構和表面化學特性。在設計生產階段，以及後期使用階段，化學吸

全自動六站化學吸附儀

附分析提供大量所需的信息來評估催化劑材料。

表面光潔度標準

表面光潔度標準的提出和發展與工業生產技術的發展密切相關，它經歷了由定性評定到定量評定兩個階段。表面光潔度對機器零件表面性能的影響從1918年開始首先受到注意，在飛機和飛機發動機設計中，由於要求用最少材料達到最大的強度，人們開始對加工表面的刀痕和刮痕對疲勞強度的影響加以研究。但由於測量困難，當時沒有定量數值上的評定要求，只是根據目測感覺來確定。在20世紀20～30年代，世界上很多工業國家廣泛採用三角符號▽的組合來評定加工表面光潔度，這種工具也就是所說的粗糙度對比樣板。

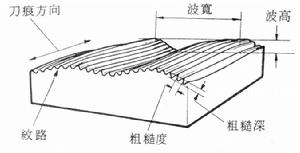

放大後的工件截面/表面粗糙度及輪廓

各種加工方法能得到的表面光度

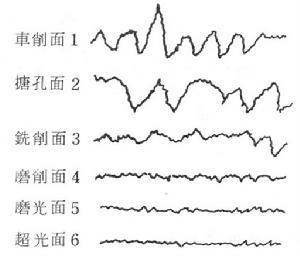

光潔度波形

為研究表面粗糙度對零件性能的影響和度量表面微觀不平度的需要，從20年代末到30年代，德國、美國和英國等設計製作了輪廓記錄儀、輪廓儀，給從數值上定量評定表面粗糙度創造了條件。從30年代起，已對表面粗糙度定量評定參數進行了研究，如美國的Abbott就提出了用距表面輪廓峰頂的深度和支承長度率曲線來表征表面粗糙度。1936年出版了schmaltz論述表面粗糙度的專著，對表面粗糙度的評定參數和數值的標準化提出了建議。但粗糙度評定參數及其數值的使用，真正成為一個被廣泛接受的標準還是從40年代各國相應的國家標準發布以後開始的，這樣的儀器設備就叫表面粗糙度儀，由於以前叫表面光潔度所以表面粗糙度儀人們又習慣的成為表面光潔度儀。傳統的表面光潔度儀與表面粗糙度儀換算如下表：

表面粗糙度與表面光潔度參數轉換表

表面光潔度等級與表面粗糙度高度參數推薦轉換表（一）表面光潔度（GB1031-68）
級別代號 粗糙度儀Ra 粗糙度儀Rz
▽1 >40∽80 um >160∽320 um
▽2 >20∽40 um >80∽160 um
▽3 >10∽20 um >40∽80 um
▽4 >5∽10 um >20∽40 um
▽5 >2.5∽5 um >10∽20 um
▽6 >1.25∽2.5 um >6.3∽10 um
▽7 >0.63∽1.25 um >3.2∽6.3 um
▽8 >0.32∽0.63 um >1.6∽3.2 um
▽9 >0.16∽0.32 um >0.8∽1.6 um
▽10 >0.08∽0.16 um >0.4∽0.8 um
▽11 >0.04∽0.08 um >0.2∽0.4 um
▽12 >0.02∽0.04 um >0.1∽0.2 um
▽13 >0.01∽0.02 um >0.05∽0.1 um
▽14 ≤0.01 um ≤0.05 um
表面光潔度等級與表面粗糙度高度參數推薦轉換表（二） 表面粗糙度（GB1031-83）
級別代號 Ra RzⅠ Ⅱ Ⅲ
▽ 150um 100um 80um 320um
▽ 225um 50um 40um 160um
▽ 312.5um 25um 20um 80um
▽ 46.3um 12.5um 10um 40um
▽ 53.2um 6.3um 5um 20um
▽ 61.60um 3.2um 2.5um 10um
▽ 70.80um 1.60um 1.25um 6.3um
▽ 80.40um 0.80um 0.63um 3.2um
▽ 90.20um 0.40 um 0.32um 1.60um
▽ 100.100um 0.20um 0.16um 0.80um
▽ 110.050um 0.100um 0.08um 0.40um
▽ 0.025um 0.050um 0.04um 0.20um
▽ 130.012um 0.025um 0.02um 0.100um
▽ 140.012um 0.01um 0.050um

表面光潔度儀（粗糙度儀）的套用

TR200手持式粗糙度儀

TR200手持式粗糙度儀

產品說明：該儀器適用於生產現場，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算機相應的參數，在液晶顯示器上清晰地顯示全部測量結果及圖形,並可在印表機上輸出，亦可與PC機進行通訊。
儀器特點
高精度電感感測器
可測量顯示13個粗糙度參數
採用DSP(數位訊號處理器)進行數據處理和控制，速度快，功耗低
機電一體化設計，體積小，重量輕，使用方便
高品質鋰離子充電電池，容量高，無記憶效應，連續工作大於20小時
連線時代TA系列印表機，可以列印測量參數及輪廓
標準RS232接口，可與PC機通訊
可選配曲面感測器測量凹凸面，小孔感測器測量內孔粗糙度
流行的選單操作方式
具有圖形顯示功能
感測器觸針位置指示
帶存儲功能的自動關機
多語言工作方式選擇
主要技術參數
測量參數：Ra、Rz、Ry、Rq、Rp、Rm、Rt、R3z、Rmax、Sk、S、Sm、tp；
測量範圍：Ra：0.025μ～12.5μ；
顯示範圍：Rz、 R3z、 Ry、Rt、Rp、Rmax、：0.02μ～160μ；
Sm、S：1mm
tp：1～100%(%Ry)
取樣長度l：0.25mm, 0.8mm, 2.5mm
評定長度ln：1l～5l(可選)
測量行程長度：3l～7l(可選)
示值誤差：≤±10%
示值變動性：< 6%
感測器類型：電感感測器
針尖角度：90°
針尖半徑：5μ
針尖材料：金剛石
最高分辨力：0.01μ
可測量最小孔徑：2mm
可測量曲面最小曲率半徑：3mm
濾波器：RC、PC-RC、GAUSS、D-P
標準：符合ISO/DIN/JIS/ANSI
輪廓曲線：濾波輪廓、不濾波輪廓和tp曲線
顯示：128×64點陣液晶(帶背光)，可顯示全部參數及圖形
數據輸出：標準RS232接口，可連線PC機和印表機
列印輪廓放大比：Vv：200x～20000x Vh：20x、50x、200x
電池容量：10000mAh(大於3000次測量)
充電電壓：220V，50Hz
工作溫度：5～40℃
主機外形尺寸：141mm×56mm×48mm
主機重量：440克
標準配置
TR200主機
TS100標準感測器
多刻線標準樣板
電源適配(220V，50Hz)
護套
支架
通訊電纜
改錐
使用說明書
合格證書
包裝箱
可選附屬檔案
TS110曲面感測器　TS120小孔感測器
TA610測量平台　TA620測量平台 TA630微調平台 TA631微調平台
TA220s印表機　TA210印表機
磁性表座連線軸
PC軟體(Data View for TR200)
延長桿
側向轉接桿
連線體部件
