產品別稱
防爆電器試驗台，開關外掛程式智慧型試驗台，開關外掛程式保護性能智慧型試驗台，礦用開關外掛程式保護性能智慧型試驗台
產品介紹

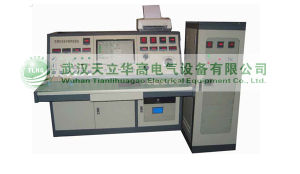

TLHG9001礦用開關外掛程式保護性能智慧型試驗台於各種型號不同廠家的高壓配電裝置用繼電保護外掛程式、真空饋電保護外掛程式、真空電磁起動器保護器，電鑽綜保外掛程式、照明信號綜保外掛程式，TLHG9001礦用開關外掛程式保護性能智慧型試驗台可根據用戶自身要求設計增加另外保護外掛程式的測試接口，完成所有外掛程式的過載、短路、斷相、漏電等保護性能參數的測試，還能滿足電磁啟動器、饋電開關三相同步測試，開關管真空度測試，接觸器動作特性測試，由計算機自動採集數據，並列印出試驗報告。
產品特徵
一、技術特徵及配置說明
1、計算機操作和人工操作試驗方法並存，方便工作人員針對外掛程式的調試和檢測。
2、試驗線路完全模擬井下開關工作狀態。
3、必須按規定逐項測試，否則不能自動生成測試報告，做到科學管理。
4、立櫃一為三相試驗電源（127V、1140V）控制櫃。
5、中間操作櫃為外掛程式調試櫃。
6、立櫃二為三相同步測試、真空特性測試儀、動作特性測試、外掛程式調試盒,（KM-DS型）等組合櫃體。
二、檢測功能
1、JDB、ABD、QJZ-300、PIR-400等所有起動器電子保護器測試。
2、BKD9、BKD1、BKD16、BKD20、KBZ1、DT5等所有真空饋電開關保護外掛程式試驗。
3、BGP系列真空配電裝置用繼電保護器的測試功能，由用戶提出具體生產廠家及型號。
4、ZBZ、ZBX系列電鑽、照明信號保護裝置用電子保護外掛程式的測試，適用於所有廠家和型號。
5、真空接觸器、斷路器三相吸契約步性檢測。
6、真空接觸器開關管真空度（耐壓值）的測定。
產品參數
1、電源：三相四線380V，容量20KVA
2、高開控制電源：0～130%Ue×100V；
3、模擬零序電流：0～10A；零序電壓：0～100V移相可調
4、模擬過流：200A~2000A；容量：10KVA；
5、模擬電源側對地電容：0.1μf、0.22μf；
6、模擬負載對地電容：0.1μf、0.22μf、0.47μf、1.0μf；
7、模擬漏電電阻、漏地閉鎖、迴路電阻、絕緣電阻：0～99.9K；
8、保護時間計時範圍：0～999.999s六位，最小解析度1ms；
9、電容補償電流：0～2000mA；
10、主迴路試驗電源：127V、1140V×110%；
