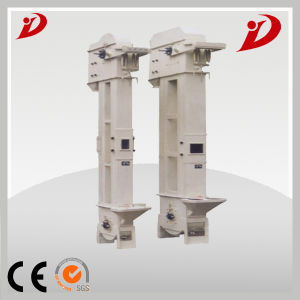

TH型斗式提升機
TH型斗式提升機 具有一下特點：
（1）輸送量大，與相同斗寬的HL型斗提升機相比，輸送量增大近一倍。
（2）採用了組裝式鏈輪，既輪體和輪緣用高強度螺栓連線而成。在鏈輪磨損到一定程度後，可拆換輪緣，更換方便且省材料，降低了成本及維修費用。
（3）尾部採用了重錘槓桿式拉緊裝置，即可實現自動拉緊，一次安裝後不需調整，又可保持恆定拉緊力，從而保證了機器正常運轉，避免了打滑或脫鏈。
（4）傳動裝置有TZ型和YY型兩種型式，YZ型採用ZJ型減速器，YY型採用ZLY、ZSY型減速器。
（5）牽引構件為低合金鋼高強度圓環鏈，經熱處理後，具有抗拉強度高、耐磨性好、使用壽命長等特點。
斗提機型號 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | |||||||
料斗型式 | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | |
輸送量（m³/h） | 35 | 60 | 60 | 94 | 75 | 118 | 114 | 185 | 146 | 235 | 235 | 365 | |
料斗 | 斗寬（mm） | 315 | 400 | 500 | 630 | 800 | 1000 | ||||||
斗容（l） | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 23.3 | 37.5 | 37.6 | 58 | |
斗距（mm） | 512 | 688 | 920 | ||||||||||
鏈條 | 圓鋼直徑x節距（mm） | φ18x64 | φ22x86 | φ26x92 | |||||||||
環數 | 7 | 9 | |||||||||||
條數 | 2 | ||||||||||||
單條破斷載荷（KN） | ≥320 | ≥480 | ≥570 | ||||||||||
線載荷（N/m） | 256 | 266 | 310 | 319 | 415 | 442 | 490 | 523 | |||||
傳動鏈輪 | 節圓直徑（mm） | 630 | 710 | 800 | 900 | 1000 | 1200 | ||||||
轉速（r/min） | 42.5 | 37.6 | 35.8 | 31.8 | 30.5 | 24.4 | |||||||
料斗運行速度m/s | 1.4 | 1.5 | 1.6 | ||||||||||
輸送物料的最大粒度mm | 35~45 | 40~55 | 50~60 | 60~65 | - | - | |||||||
