簡介
交聯劑 TAIC
中文名：三烯丙基異三聚氰酸酯
英文名： Triallyl isocyanurate

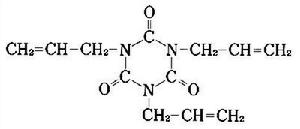

分子式： C12H15N3O3
分子量： 249.2688
CAS號： 1025-15-6
性質 Propertie
密度Density： 1.11
熔點Melting point 26-28°C
沸點Boiling point 119-120°C
TAIC套用 Application of TAIC
A. 助交聯劑 Crosslinking Coagent
TAIC作為過氧化物交聯或自由基反應交聯的助交聯劑被廣泛套用，如氯化聚乙烯（CPE)，EPDM，氟橡膠等等。
TAIC is widely used as a coagent for peroxide crosslinking or radiation crosslinking of Chlorinated Polyethylene (CPE), EPDM, Fluroelaster and so on.
1) 聚烯烴 Polyolefines
TAIC可以套用在聚烯烴的X射線等，或紫外線輻照交聯中，可賦於聚烯烴較好的溶劑耐受性，同時較高溫度時的強度也得到提高。
TAIC is availavle for linking by x-ray, y-ray electron or ultra violet ray radiation and the product polyolefines have the superior insolubility to solvents and the tensile strength at high temperature could be improved.
2) 氯化聚乙烯 Chlorinated Polyethylene (CPE)
TAIC可以通過提高CPE過氧化物硫化體系交聯密度來有效的改善耐熱性能。
TAIC is effective modifier to heat resistance with increasing of crosslinking density for peroxide crosslinking denisty for peroxide crosslinking of CPE. Since TAIC acts as an acceptor of HCI which is envolved from CPE at crosslinking reaction and deterioriates its physical properties.
3) 乙烯醋酸乙烯共聚物 Ethylene Vinyl Acetate Copolymer (EVA)
TAIC是EVA的最有效的助交聯劑。不同的助交聯劑在EVA過氧化物交聯中作用順序如下：
TAIC is the most effective coagent for crosslinking EVA. The effectivness of crosslinking coagent which acts in peroxide crosslinking of EVA is as follows;
TAIC = TAC > DVB => TMPTMA = DAP = EGDM > NON
TAIC: Triallyl isocyanurate
TAC: Triallyl cyanurate
DVB: Divinyl Benzen
TMPTMA: Trimethylolpropane trimethacrylate
DAP: Diallyl phthalate
EGDM: Ethyleneglycol dimethacrylate
NON: None of crosslinking coagent
4) 三元乙丙橡膠 EPDM
TAIC preferably contributes to promote crosslinking rate and also to improve its heat resistance, compression set and abrasion resistance
舉例
在過氧化物硫化體系中，加入助交聯劑TAC或TAIC會使硫化的焦燒時間略為延遲，隨著硫化時間的延長，助交聯劑出現明顯的促進交聯效應。可能因為在硫化反應的初期階段，助交聯劑分子自身發生環化聚合，並與橡膠分子接枝而消耗部分橡膠分子自由基，此些自由基在無助交聯劑時本應產生正常的化學交聯。隨著硫化時間的延長，烯丙基的雙鍵與橡膠發生交聯反應占主導地位，形成活性劑橋鍵，從而提高了交聯效率。TAC與TAIC硫化效果的差別取決於分子活性有所不同，由於結構相似，對硫化影響差別並不明顯[4]。
用途:
1. 多種熱塑塑膠（聚乙烯、聚氯乙烯、氯化聚乙烯、EVA、聚苯乙烯等）的交聯改性劑。熱交聯一般添加量為1-3%，另加過氧化二異丙苯（DCP）為O.2-1%；輻照交聯添加量為0.5-2%，可不再加DCP。交聯後可顯著提高製品的耐熱性、阻燃性、耐溶劑性、機械強度及電性能等。它比單獨採用過氧化物體系交聯，要顯著地提高產品質量，且無異味。典型用於聚乙烯，聚乙烯/氯化聚乙烯、聚乙烯/EVA、交聯電纜和聚乙烯高、低發泡製品。
2. .乙丙橡膠、各種氟橡膠、CPE等特種橡膠的助硫化劑（與DCP並用，一般用量為0.5-4%），可顯著地縮短硫化時間、提高強度、耐磨性、耐溶性、耐腐蝕性。
3. 丙烯酸、苯乙烯型離子交換樹脂的交聯劑，它比二乙烯苯交聯劑用量少、質量高，可製備抗污染、強度大、大孔勁、耐熱、耐酸鹼、抗氧化等性能極佳的離子交換樹酯。這是國內外新近開發的，前景極好的新型離子交換樹酯。
4. 聚丙烯酸酯、聚烷基丙烯酸酯等改性劑，可顯著地提高耐熱性、光學性能和工藝加工性能等。典型用於普通有機玻璃的耐熱改性。
5.
環氧樹酯、DAP（聚苯二甲酸二烯丙酯）樹酯的改性劑，可提高耐熱性、粘合性、機械強度和尺寸穩定性，典型用於環氧灌封料和包封料的改性。
6. 不飽和聚酯和熱塑聚酯的交聯劑和改性劑，可顯著提高耐熱性、抗化學腐蝕性、尺寸穩定性、耐候性和機械性能等。典型用於提高熱壓型不飽和聚酯玻璃鋼製品耐熱性，改性後的製品使用溫度可達到180℃以上。
7. TAIC本身的均聚物一聚三烯丙基異三聚氰酸酯為一種透明、硬質、耐熱、電絕緣優良的樹脂、亦可用於粘合玻璃及陶瓷等。典型用於製造多層安全玻璃。
8. 聚苯乙烯的內增塑劑、苯乙烯與TAIC等共聚改性，可製得透明的、耐碎的製品。
9. 金屬耐熱、抗輻射、耐候性的保護劑，TAIC預聚物在金屬表面進行烤鍍，其烤鍍膜具有十分優良的耐熱、耐輻射、耐候性和電絕緣性。典型用於製造微電子產品的印刷線路板等絕緣材料。
10. 光固化塗料、光致抗蝕劑、阻燃劑和阻燃交聯劑等到的中間體。典型用於合成高效阻燃劑TBC和阻礙燃交聯劑DABC。
生產廠家：
煙臺恆諾化工有限公司
