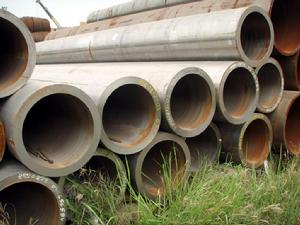

T91合金管

T91合金管

T91合金管是美國國立像樹嶺實驗室和美國燃燒工程公司冶金材料實驗室合作研製的新型馬氏體耐熱鋼。它是在9Cr1MoV鋼的基礎上降低含碳量，嚴格限制硫、磷的含量，添加少量的釩、鈮元素進行合金化。

簡介

T91合金管概況：

T91合金管屬於鍋爐、過熱和熱交換器用鐵素體和奧體合金鋼無縫鋼管（ASTM A213 / A213M-07a）

用途：

用於低中壓鍋爐（工作壓力一般不大於5.88Mpa，工作溫度在450℃以下）的受熱面 管子；用於高壓鍋爐（工作壓力一般在9.8Mpa以上，工作溫度在450℃～650℃之間）的受熱面管子、省煤器、過熱器、再熱器、石化工業用管等。

T91合金管熱處理：

T91的最終熱處理為正火+高溫回火，正火溫度為1040℃，保溫時間不少於10 min，回火溫度為730～780℃，保溫時間不少於1h，最終熱處理後的組織為回火馬氏體

牌號和化學成分

聊城海天鋼管提供：低合金鋼的牌號和化學成分（熔煉分析）

序號 牌號 編號 化學成分/%
C Mn P S Si Ni Cr Mo V B Nb N A1 W 其他
1 T2 K11547 0.10～0.20 0.30～0.61 0.025 0.025 0.10～0.30 …… 0.50～0.81 0.44～0.65 …… …… …… …… …… …… ……
2 T5 K41545 0.15 0.30～0.6 0.025 0.025 0.5 …… 4.00～6.00 0.45～0.65 …… …… …… …… …… …… ……
3 T9 K90941 0.15 0.30～0.60 0.025 0.025 0.25～1.00 …… 8.00～10.00 0.90～1.10 …… …… …… …… …… …… ……
4 T11 K11597 0.05～0.15 0.30～0.61 0.025 0.025 0.50～1.00 …… 1.00～1.50 0.44～0.65 …… …… …… …… …… …… ……
5 T12 K11562 0.05～0.15 0.30～0.60 0.025 0.025 0.5 …… 0.80～1.25 0.44～0.65 …… …… …… …… …… …… ……
6 T91 K90901 0.07～0.14 0.30～0.60 0.02 0.01 0.01 0.4 8.0～9.5 0.85～1.05 0.18～0.25 …… 0.06～0.10 0.030～0.070 0.02 …… Ti0.01 Zr0.01
7 T22 K21590 0.05～0.15 0.30～0.60 0.025 0.025 0.5 …… 1.90～2.60 0.87～1.13 …… …… …… …… …… …… ……

尺寸公差:

鋼管種類 外徑(D) 壁厚(S)
冷拔管 鋼管外徑(mm) 允許偏差(mm) 鋼管壁厚(mm) 允許偏差(mm)
>30～50 ±0.3 >3～20 ±10%

成分結構

力學性能：

標準 牌號 抗拉強度（MPa） 屈服強度（MPa） 伸長率（%） 硬度
GB3087 10 335～475 ≥195 ≥24 /
20 410～550 ≥245 ≥20 /
GB5310 20G 410～550 ≥245 ≥24 /
20MnG ≥415 ≥240 ≥22 /
25MnG ≥485 ≥275 ≥20 /
15CrMoG 440～640 ≥235 ≥21 /
12Cr2MoG 450～600 ≥280 ≥20 /
12Cr1MoVG 470～640 ≥255 ≥21 /
12Cr2MoWVTiB 540～735 ≥345 ≥18 /
10Cr9Mo1VNb ≥585 ≥415 ≥20 /
ASME SA210 SA210A-1 ≥415 ≥255 ≥30 ≤143HB
SA210C ≥485 ≥275 ≥30 ≤179HB
ASME SA213 SA213 T11 ≥415 ≥205 ≥30 ≤163HB
SA213 T12 ≥415 ≥220 ≥30 ≤163HB
SA213 T22 ≥415 ≥205 ≥30 ≤163HB
SA213 T23 ≥510 ≥400 ≥20 ≤220HB
SA213 T91 ≥585 ≥415 ≥20 ≤250HB
SA213 T92 ≥620 ≥440 ≥20 ≤250HB
DIN17175 ST45.8/Ⅲ 410～530 ≥255 ≥21 /
15Mo3 450～600 ≥270 ≥22 /
13CrMo44 440～590 ≥290 ≥22 /
10CrMo910 480～630 ≥280 ≥20 /

化學成分:

標準 牌號 化學成分（%）
C Si Mn P S Cr Mo Cu Ni V Al W Ti Nb N
GB3087 10 0.07～0.13 0.17～0.37 0.38～0.65 ≤0.030 ≤0.030 0.3～0.65 / ≤0.25 ≤0.30 / /
20 0.17～0.23 0.17～0.37 0.38～0.65 ≤0.030 ≤0.030 0.3～0.65 / ≤0.25 ≤0.30 / /
GB5310 20G 0.17～0.24 0.17～0.37 0.35～0.65 ≤0.030 ≤0.030 ≤0.25 ≤0.15 ≤0.20 ≤0.25 ≤0.08
20MnG 0.17～0.24 0.17～0.37 0.70～1.00 ≤0.030 ≤0.030 ≤0.25 ≤0.15 ≤0.20 ≤0.25 ≤0.08
25MnG 0.18～0.24 0.17～0.37 0.80～1.10 ≤0.030 ≤0.030 ≤0.25 ≤0.15 ≤0.20 ≤0.25 ≤0.08
15CrMo 0.12～0.18 0.17～0.37 0.40～0.70 ≤0.030 ≤0.030 0.80～1.10 0.40～0.55 ≤0.20 ≤0.30
12Cr2MoG 0.08～0.15 ≤0.50 0.40～0.70 ≤0.030 ≤0.030 2.00～2.50 0.90～1.20 ≤0.20 ≤0.30
12Cr1MoV 0.08～0.15 0.17～0.37 0.40～0.70 ≤0.030 ≤0.030 0.90～1.20 0.25～0.35 ≤0.20 ≤0.30 0.15～0.30
12Cr2MoWVTiB 0.08～0.15 0.45～0.75 0.45～0.65 ≤0.030 ≤0.030 1.60～2.10 0.50～0.65 ≤0.20 ≤0.30 0.28～0.42 0.30～0.55 0.08～0.15 B 0.002～0.008
10Cr9Mo1VNb 0.08～0.12 0.20～0.50 0.30～0.60 ≤0.020 ≤0.010 8.00～9.50 0.85～1.05 ≤0.20 ≤0.40 0.18～0.25 ≤0.015 0.06～0.10 0.03～0.07
ASME SA210 SA210A-1 0.13～0.19 ≥0.1 0.45～0.65 ≤0.030 ≤0.030
SA210C 0.18～0.24 ≥0.1 0.80～1.10 ≤0.030 ≤0.030
ASME SA213 SA213 T11 0.05～0.15 0.50～1.0 0.30～0.60 ≤0.030 ≤0.030 1.00～1.50 0.50～1.00
SA213 T12 0.05～0.15 ≤0.50 0.30～0.61 ≤0.030 ≤0.030 0.80～1.25 0.44～0.65
SA213 T22 0.05～0.15 ≤0.50 0.30～0.60 ≤0.030 ≤0.010 1.90～2.60 0.87～1.13
SA213 T23 0.04～0.10 ≤0.50 0.10～0.60 ≤0.030 ≤0.030 1.90～2.60 0.05～0.30 ≤0.030 1.45～1.75 B 0.0005～0.006 0.02～0.08 ≤0.040
SA213 T91 0.08～0.12 0.20～0.50 0.30～0.60 ≤0.020 ≤0.010 8.00～9.50 0.85～1.05 ≤0.40 0.18～0.25 ≤0.015 0.06～0.10 0.03～0.07
SA213 T92 0.07～0.13 ≤0.50 0.30～0.60 ≤0.020 ≤0.010 8.50～9.50 0.30～0.60 ≤0.40 0.15～0.25 ≤0.015 1.50～2.00 B 0.001～0.006 0.04～0.09 0.03～0.07
DIN 17175 ST45.8/ Ⅲ ≤0.21 0.10～0.35 0.40～1.20 ≤0.040 ≤0.040
15Mo3 0.12～0.20 0.10～0.35 0.40～0.80 ≤0.035 ≤0.035 0.25～0.35
13CrMo44 0.10～0.18 0.10～0.35 0.40～0.70 ≤0.035 ≤0.035 0.70～1.10 0.45～0.65
10CrMo910 0.08～0.15 ≤0.50 0.30～0.70 ≤0.025 ≤0.020 2.00～2.50 0.90～1.10 ≤0.30 ≤0.30 ≤0.015

合金管重量計算公式：[(外徑-壁厚)*壁厚]*0.02466=kg/米（每米的重量）
