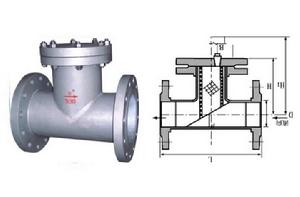

T型管道過濾器

簡介

T型管道過濾器是管道輸送液體過程中清除固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質後，重新裝入即可，使用維護極為方便。

工作介質

1、化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、 烴類等。

2、化工生產中的腐蝕性物料。如純鹼、硫酸、硝酸、醋酸等。

3、製冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑。

4、輕工食品、製藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等。

可攔截的固體顆粒粒徑：131～2032μm

PN1.6～5.0MPa DN50～300

殼體材料：鑄鐵、碳鋼、不鏽鋼

適用範圍 公稱通徑：50～300mm

公稱壓力：10～4.0MPa

工作溫度:-196～400℃

T型過濾器連線尺寸

公稱直徑	主要尺寸	排放□“B”	參考重量 （KG）
L	L1	L2	H	R1/2"
50	300	526	164	164	13.9
65	338	594	184	184	19.5
80	368	652	196	196	24.3
100	423	735	220	175	36.1
125	466	814	240	194	55.3
150	521	917	270	217	74.1
200	630	1108	320	268	145.0
250	738	1310	370	320	220.1
300	846	1512	420	372	317.9

ST24型反折流式T型過濾器連線尺寸

公稱直徑DN	主要尺寸	排放□“B”	參考重量（Kg)
L	L1	L2	R1/2"
50	298	158	268	13.6
65	337	179	304	18.9
80	370	195.5	330	24.0
100	432	225	382	36.3
150	557	280	482	68.9
200	678	332.5	578	140.0
250	791	383	666	216.2
300	918	437	768	315.2
