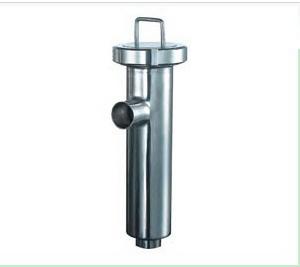

角式過濾器

一、功能與用途

角式過濾器適用於各種供水系統,特別是連續運行不停機系統,可濾去水中各種機械雜質,確保系統設備的安全可靠運行,是進口過濾器的理想替代產品各項指標完全達到進口產品的同等水平。部分指標達到國內外同型號領頭水平。

角式過濾器角式過濾器

型號標記

◎ 標記示例
1、公稱通徑100mm、公稱壓力1.6MPa、濾網規格80目/英寸,主體材質為碳鋼的角式直通管道過濾器,則標記為:JSY I 100-1.6/80C。
2、公稱通徑250、公稱壓力2.5MPa、濾網規格60目/英寸,主體材質為不鏽鋼的角式斜通管道過濾器,則標記為:JSJ250-2.5/60S
3、公稱通徑80、公稱壓力4.0MPa、濾網規格30目/英寸,主體材質為不鏽鋼的直通籃式過濾器,則標記為:JSL I 80-4.5/30S

結構代號 結構形式 結構代號 結構形式連線
J 角式斜通法蘭連線過濾器 LIII 高低接管法蘭連線籃式過濾器
YI 角式直通法蘭連線過濾器 LIV 高低接管支承法蘭連線籃式過濾器
Yii 角式直通法蘭連線過濾器 VI 尖頂錐形過濾器
TI 直角T型法蘭連線過濾器 VII 平頂錐形過濾器
TII 直角T型對焊連線過濾器 W 水過濾器
TIII 直通T型對焊連線過濾器 Q 氧氣過濾器
tiv 直通T型法蘭連線過濾器
LI 直通法蘭連線籃式過濾器
LII 直通支承法蘭連線籃工過濾器

技術參數

目數目/英寸 絲徑mm 可攔截的粒徑μm 有效面積% 目數 目/英寸 絲徑mm 可攔截的粒徑μm 有效面積%
10 0.508 2032 64 30 0.234 614 53
12 0.457 1660 61 32 0.234 560 50
14 0.376 1438 63 35 0.234 472 46
16 0.315 1273 65 38 0.213 455 46
13 0.315 1096 61 40 0.193 442 49
20 0.315 955 57 50 0.152 356 50
22 0.273 832 59 60 0.122 301 51
24 0.273 785 56 80 0.102 216 47
26 0.234 743 59 100 0.081 173 46
28 0.234 673 56 120 0.081 131 38

二、結構與原理

角式過濾器其內部結構為豬鬃毛刷式或不鏽鋼絲刷及不鏽鋼濾網和傳動件組成,由傳動電機和電動閥自動完成清洗排污,操作方式為自動運行(亦可手動運行),具有壓差和定時自動排污雙重功能。其自動化部分採用當今世界最先進最可靠的PLC可程式控制器。
當水流經過過濾器時,水中的機械雜質被過濾網攔截,當濾網表面積聚的雜質增加而使壓差達到設定壓差時,壓差開關即發出信號,同時PLC即發出指令,傳動電機啟動,排污閥打開,沉積在濾網中的雜質被轉動的刷子刷下,從排污口排出,整個刷洗排污過程無須人員操作,無須停機,同時,該設備還設有定時清洗排污和手動清洗排污功能,保證在任何情況下出水安全可靠。

三、適用範圍

——冷卻水 ——污水 ——製程水 ——供水系統等各種需濾去機械雜質的系統中。

四、套用領域

鋼鐵工業冶金工業、造紙業、化學工業、塑膠工業、灌溉等各類供水系統。

五、特點

*排污時間可調,排污壓差可調,柔性化較其它同類產品更強。
*全自動清洗電動裝置。
*過濾精度可由3500微米——50微米。
*清洗方式簡單:不鏽鋼刷式。
*耐腐蝕:磷化處理,鋼體外塗樹脂,亦可根據要求製成耐海水腐蝕外殼或不鏽鋼本體。
*反衝洗不斷流
*提供標準通訊口,可接入上位機,併入任何監控網路。
