差分振盪器簡介:

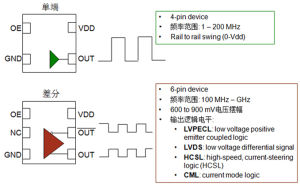

差分振盪器產品分類:

為何用差分:
->100MHz頻率,已達到最理想信號完整
-抑制共模噪聲耦合
-降低對電源噪聲的敏感度
-用高頻率時鐘,布線更簡單
-降低EMI
主要規格:
-輸出邏輯電平:LVPECL,LVDS,HCSL,CML
-工作電壓:3.3V或2.5V
-封裝:6-pin,7050或5032
-基本技術:用石英表面波器件(SAW)或泛音(overtone)晶體
-快速上升下降時間:400psto800ps
傳統差分振盪器技術:
二大傳統石英技術
-SAW,常用在≥200MHz振盪器
優勢:可支持GHz以上套用
缺點:1、局限於±50ppm頻率穩定度;2、老化率第一年超過±10ppm;3、大尺寸封裝
-泛音(overtone)
優勢:可達±20ppm頻率穩定度
缺點:1、局限於200MHz以下;2、啟動不穩;3、可靠性低;4、對噪聲敏感。
MEMS和傳統石英差分振盪器比較:

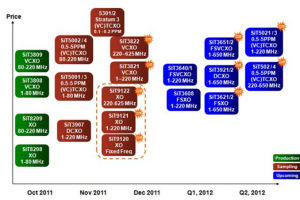

SiTime新一代差分方案:
