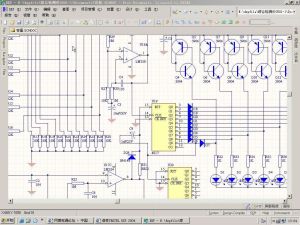

原理圖
Protel是著名的電子設計自動化（Electronic Design Automation ，EDA）軟體，其檔案類型如下（protel99）：
工程檔案 .DDB
原理圖檔案 .SCH
PCB檔案 .PCB
自定義的庫檔案 一般是.LIB
還有信號完整性檢查等一些功能生成的檔案
增補信道
SCH （Supplemental Channel）
FCH信道是一定要用到的，只有當FCH信道滿足不了要求時，才會申請SCH信道。
具體用幾倍速的SCH要看當時的資源情況了(CE、Walsh碼等)。最高可以用16X的SCH。也就是最高的理論下行速率是：
1FCH+16SCH=9.6+153.6=163.2kbps
因為存在重傳和其他開銷bit，所以實際速率肯定會有所下降。
同步信道
SCH (Synchronization Channel)
在FCCH解碼後，MS接著要解出SCH信道訊息，解碼所得的信息給出了MS需要同步的所有訊息及該小區的TDMA幀號（22bit）和基站識別碼BSIC號（6bit）。
FCCH和SCH用於MS與BTS保持同步。 手機開機時依次同步上的信道是：FCCH、SCH、BCCH。
圖紙
Schematic意為圖紙、圖示、概圖，也可以說是電路原理圖的縮寫
壁厚
鋼管壁厚的分級，在不同標準中所表示的方法也各不相同。但主要有三種表示方法。
管子表號
這是1938年美國國家標準協會ANSIB36.10(焊接和無縫鋼管)標準所規定的。
管子表號(Sch．)是設計壓力與設計溫度下材料的許用應力的比值乘以1000，並經圓
整後的數值。即
Sch .=P/[ó]t×1000 （1-2-1）
式中 P—設計壓力，MPa；
[ó]t—設計溫度下材料的許用應力，MPa。
無縫鋼管與焊接鋼管的管子表號可查資料確定。
ANSI B36.10和JIS標準中的管子表號為；Schl0、20、30、40、60、80、100、120、140、160。
ANSI B36.19中的不鏽鋼管管子表號為：5S、10S、40S、80S。
管表號(Sch．)並不是壁厚，是壁厚系列。實際的壁厚，同一管徑，在不同的管子表
號中其厚度各異。不同管子表號的管壁厚度，在美國和日本是套用計算承受內壓薄壁管厚度
的Barlow公式計算並考慮了腐蝕裕量和螺紋深度及壁厚負偏差-12．5%之後確定的，如公式
(1-2-2)和(1-2-3)所示。 tB=D0P/2[ó]t （1-2-2）
t=[D0/2（1-0.125）×P/[ó]t]+2.54 （1-2-3）
式中 tB t——分別表示理論和計算壁厚，mm
D0————管外徑，mm
P——設計壓力，MPa
[ó]t——在設計溫度下材料的許用壓力，MPa
計算壁厚徑圓整後才是實際的壁厚。
如果已知鋼管的管子表號，可根據式（1-2-1）計算出該鋼管所能適應的設計壓力，即
P=Sch..× [ó]t/1000 （1-2-4）
例如，庫存Sch40，碳素鋼20無縫鋼管，當設計溫度為350oC時給鋼管所能適應 設計壓力為：
P=40×92/1000①=3.68 MPa
中國石化總公司標準SHJ405規定了無縫鋼管的壁厚系列並Sch．5S②， Sch．10，
Sch．10s，Sch．20，Sch．20s，Sch．30，Sch．40，Sch。40s，Sch．60，Sch．80，Sch．100，
Sch．120，Sch．140，Sch。160，如表1-2-9所示。
管子重量
美國MSS和ANSI規定的以管子重量表示壁厚方法，將管子壁厚分為三種：
(1)標準重量管以STD表示；
(2)加厚管以XS表示；
(3)特厚管以XXS表示。
<DN250mm的管子，Sch40相當於STD管。
<DN200mm的管子，Sch80相當於XS管。
壁厚尺寸
中國、ISO和日本部分鋼管標準採用壁厚尺寸表示鋼管壁厚系列。例如：我國 低壓流體輸送用焊接鋼管的壁厚分為普通管和加強管、對於流體輸送用焊接鋼管；日本JIS標準的SGP和STPY焊接鋼管系列等只規定實際厚度系列。對這類鋼管規格的表示方法為管外徑×壁厚。例如ф60.5×3.8。
