概述
SPCE061A工作電壓(CPU)VDD為2.4~3.6V(I/O)VDDH為2.4~5.5V
可編程音頻處理；
晶體振盪器;
系統處於備用狀態下(時鐘處於停止狀態)，耗電僅為2µ[email protected]；
2個16位可程式定時器/計數器(可自動預置初始計數值)；
2個10位DAC(數-模轉換)輸出通道；
32位通用可程式輸入/輸出連線埠；
14箇中斷源可來自定時器A/B，時基，2個外部時鐘源輸入，鍵喚醒；
具備觸鍵喚醒的功能；
使用凌陽音頻編碼SACM_S240方式(2.4K位/秒)，能容納210秒的語音數據；
鎖相環PLL振盪器提供系統時鐘信號；
32768Hz實時時鐘；
7通道10位電壓模-數轉換器(ADC)和單通道聲音模-數轉換器；
聲音模-數轉換器輸入通道內置麥克風放大器和自動增益控制(AGC)功能；
具備串列設備接口；
具有低電壓復位(LVR)功能和低電壓監測(LVD)功能；
內置線上仿真電路ICE（In-CircuitEmulator）接口；
具有保密能力；
具有WatchDog功能。
結構介紹
晶片的引腳排列和說明

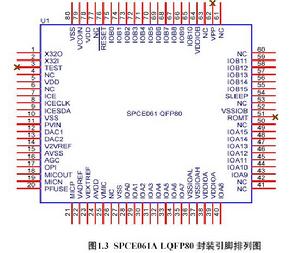

SPCE061A有兩種封裝片，一種為84個引腳，PLCC84封裝形式；它的排列如圖1.4所示；另一種為80個引腳，LQFP80封裝。它的排列如圖所示。
在PLCC84封裝中，有15個空餘腳，用戶使用時這15個空餘腳懸浮。在LQFP80封裝中有9個空餘腳，用戶使用時這9個空餘腳接地。此處以LQFP80封裝管腳功能介紹。
可將PFUSE接5V,PVIN接GND並維持1s以上即可將內部保險絲熔化，此後就無法讀取和向快閃記憶體載入數據。
SPCE061A最小系統
在OSC0、OSC1端接上晶振及諧振電容，在鎖相環壓控振盪器的阻容輸入VCP端接上相應的電容電阻後即可工作。其它不用的電源端和地端接上0.1µF的去藕電容提高抗干擾能力。
開發方法
SPCE061A的開發是通過線上調試器PROBE實現的。它既是一個編程器（即程式燒寫器），又是一個實時線上調試器。用它可以替代在單片機套用項目的開發過程中常用的軟體工具——硬體線上實時仿真器和程式燒寫器。它利用了SPCE061A片內置的線上仿真電路ICE（In-CircuitEmulator）接口和凌陽公司的線上串列編程技術。PROBE工作於凌陽IDE集成開發環境軟體包下，其5芯的仿真頭直接連線到目標電路板上SPCE061A相應管腳，直接在目標電路板上的CPU---SPCE061A調試、運行用戶編制的程式。PROBE的另一頭是標準25針印表機接口，直接連線到計算機列印口與上位機通訊，在計算機IDE集成開發環境軟體包下，完成線上調試功能。圖1.7是計算機、PROBE、用戶目標板三者之間的連線示意圖。
套用領域
家用電器控制器：冰櫃、空調、洗衣機等白色家電
儀器儀表：數字儀表（有語音提示功能）
電錶、水錶、煤氣表、暖氣表
工業控制
智慧型家居控制器
通訊產品：多功能錄音電話、自動總機、語音信箱、數字錄音系統產品
醫療設備、保健器械（電子血壓計、紅外體溫監測儀等）
體育健身產品（跑步機等）
電子書籍（兒童電子故事書類）、電教設備等
語音識別類產品（語音識別遙控器、智慧型語音互動式玩具等）
