SKD62[模具鋼]

ASZ7.31 ASZ7.32 ASZ6.5

簡介

對應美國牌號：ASTM H12
對應美國牌號：AISI H12
對應英國牌號：BH12
對應法國牌號：432Z38CDWV5
SKD62是一種空冷硬化型熱作模具鋼，淬透性很好，在中溫具有較好的熱強性、抗氧化性、高的韌性的耐磨性，具有良好的耐冷熱疲勞性能、加工性、熱處理性能和拋光性能。

化學成分

碳C 0.35-0.42
矽Si 0.80-1.20
錳 Mn 0.30-0.50
鉻Cr 4.80-5.50
鉬Mo 1.20-1.60
釩V 0.50-1.10
磷 P 0.03
硫 S 0.010以下

詳細資訊

鍛造： 1，050-850℃
退火： 加熱至800-850℃，在此溫度中停留二小時，在爐中任其漸冷
淬火： 550-600℃，次加熱至850-900℃，再加熱至a.1000-1040℃。b.1040-1080℃在油中淬硬（a.較需韌性工具； b.較需熱作時硬度工具。)
回火： 緩熱至550-680℃，在此溫度中停留，然後腐蝕作用及熱度之急劇變動，適宜製造鋁，鎂，鋅合金壓鑄模熱沖鑄工作，及熱作鉸刀，軋恨，切槽刀，剪刀及熱鍛沖頭等
硬度： HRC53℃以下

用途

適用於高速鍾鍛模，鋁鎂合金熱鍛模等。

套用

可抵受鋁、鎂、鋅之腐蝕作用及熱度之急劇變動，
適宜製造鋁、鎂、鋅合金壓鑄模熱鍛鑄
工作及鉸刀、軋刀、切槽刀、剪刀及熱鍛沖頭等。
鋁,鋅壓鑄模具方面的鋼材套用是最為廣泛的.

特點

高溫強度和韌性的平衡性好,易加工.

SKD62補充信息

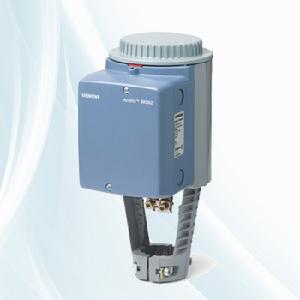

SKD62是西門子電動液壓執行器的一種；是西門子樓宇科技集團暖通空調部門生產的閥門驅動設備。

簡介

SKD62是西門子電動液壓執行器的一種；是西門子樓宇科技集團暖通空調部門生產的閥門驅動設備。
· 可選擇流量特性、閥位反饋、行程調校、LED 狀態指示、優先控制

西門子電動液壓執行器SKD62--濟南工達科技

· 驅動扭矩達1000 N
· 帶或不帶彈簧復位功能
· 直接安裝在閥門上，無需調節
· 有手動調節和位置指示功能
· 可通過附加 輔助開關、 電位計、閥桿加熱器和行程逆變器來增強功能性

可匹配的附屬檔案

ASC1.6 輔助開關SKD6…
ASC9.3 雙位輔助開關
ASZ7.3 電位計1000 Ω
ASZ7.31 電位計135 Ω
ASZ7.32 電位計200 Ω
ASZ6.5 閥桿加熱器 AC 24 V 1 x ASZ6.5
ASK50 機械行程逆變器

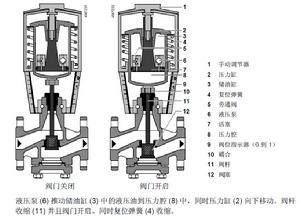

SKD62執行器的原理圖

SKD62執行器的原理圖

打開閥門

液壓泵(6) 推動儲油缸(3) 中的液壓油到壓力腔(8) 中，同時壓力缸(2) 向下移動。閥桿收縮(11) 並且閥門開啟。同時復位彈簧(4) 收縮。

關閉閥門

旁通閥(5) 打開，允許壓力腔中的液壓油流回儲油缸。收縮的復位彈簧向上推動壓力缸。閥桿伸長，閥門關閉。

手動操作模式

順時針旋轉手動調節器(1)，壓力缸向下動作，閥門開啟。同時復位彈簧被壓縮。手動操作模式下，信號Y 和Z 可以進一步打開閥門，但是無法到達“0%”行程位置。
要保持手動設定位置，須關閉電源或斷開控制信號Y 和 Z。紅色指示器“MAN”可見。

注意

當長時間將控制器設定為手動操作模式時，建議將執行器的手動調節器調整到適當位
置。這樣可以保證執行器在此期間保持此位置不變。注意：在控制器調回自動模式後，
請勿忘記同時調整執行器的操作模式。

工程注意事項

執行器的電氣連線必須符合當地電器安裝法規和內部接線圖。
為保證人身和財產安全，必須遵守相應的安全法規和限制！
在介質溫度低於0°C 時需採用ASZ6.5 閥桿加熱器以防止
閥門凍結。出於安全考慮，閥桿加熱器的設計為AC 24 V /30 W。
執行器托架和閥桿不能隔離，以保證空氣流通。若無防護措
施，不要接觸熱部件，以免造成燙傷。
不遵守上述建議可能造成事故或火災。
建議：強烈建議溫度在140 °C 以上時將閥門進行隔離處理。
必須遵守允許溫度範圍
每個執行器必須由專用控制器驅動
