一、產品概況

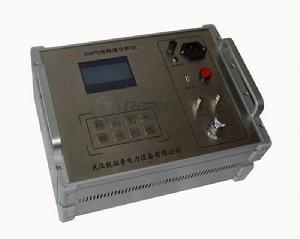

SF6分解產物測試儀(武漢銳拓普）目前對SF6電氣設備的試驗方法有電氣法和化學法。電氣法一般都要在停電時才能進行，而且試驗電壓 低、電流小，難以檢出設備的早期隱患；規程中的化學法有SF6純度、濕度和檢漏項目,這些方法只能評價安裝維護工藝，與內部故障無直接關係。目前有單位使 用的化學比色管法檢測分解產物，但因其靈敏度低，只能作定性或半定量的檢測，其較適合事故後故障部位的查找，難以檢測設備早期的故障。
RTFJ-II SF6分解物分析儀是我司經深入調查研究後選用靈敏度高、穩定性好的電化學感測器，同時檢測SO2+SOF2、H2S、CO等分解產物的含量，配合先進的檢測流程和故障診斷軟體，從而快速準確地檢測出設備內部故障。
當SF6電氣設備存在故障時，故障區域的SF6氣體和固體絕緣材料在熱和電的作用下裂解，將產生硫化 物、氟化物和碳化物。硫化物主要有SO2、H2S、SOF2 、SF4和SO2F2；氟化物主要有HF、CF4和金屬氟化物；碳化物主要有CO、CO2和低分子烴。上述的分解物中除SO2、H2S、CO和CF4毒性 較小外，其它都是劇毒物，在設備內部的含量極少，又不穩定，其中SOF2、SF4等又會進一步水解產生SO2和HF，因此SF6氣體中的SO2濃度是直接 分解和水解產生的總和；從大量故障實例中發現H2S是熱固型環氧樹脂裂解的特徵組分。
RTFJ-II SF6分解物分析儀特別選用的對SOF2也有很高靈敏性二氧化硫感測器，其檢出的數值實際上是SO2與SOF2的總含量，並可以同時檢測 SO2+SOF2、H2S、CO等分解產物的含量，根據用戶要求，還可增加HF和露點的檢測，從而更準確地檢出各類SF6電氣設備內部故障的性質和部位。 儀器嚴格按照國家計量檢定規程（JJG551-2003和JJG695-2003）要求生產，儀器運用防交叉干擾技術，有電化學感測器自激活功能和零位自 動修正功能，具有靈敏度高、測量時間短、和操作簡單方便的特點。
RTFJ-II SF6分解物分析儀適用於電力系統現場測量部門和各省級SF6測量中心。
二、主要技術要求
一）、產品主要特點：l 高靈敏度，確保檢修人員儘早地發現設備的潛在故障。
l 採用特別設計的測量氣室，測量速度快，測量平衡時間小於1分鐘，耗氣量少。
l 採用過濾技術，避免氣體交叉干擾，提高靈敏度。
l 儀器配有尾氣回收袋，有利於環保。
l 特別隨機配有不定小濃度的標準氣體，測量前激活感測器，保證儀器快速測量小濃度的氣體。
l 儀器具備零位自動修正、感測器自激活、電池電壓偏低報警、流量異常報警。
l 儀器專家故障診斷系統能夠分別對斷路器和其他設備進行分析判斷並提出處理意見。
l 濃度過高保護技術，提高感測器的使用壽命。
l 內置高容量充電電池，能夠長時間使用。
| 項目 | 指標 |
| 測量範圍 | SO2+SOF2、H2S的有效量程為 0～100ppm，HF為0～20ppm，CO為0～1000ppm |
| 測量精度 | SO2+SOF2、H2S和HF 測量值≤2ppm 時，誤差≤±0.1ppm； 測量值>2ppm 時，誤差≤±0.2ppm CO 測量值≤10ppm時，誤差≤±0.5ppm 測量值>10ppm時，誤差≤±1.0ppm |
| 回響時間 | 60%（90%） 20s（45s） |
| 解析度 | 0.1ppm |
| 電源 | 交直流兩用；內置充電器、鋰電池，充電一次可連續工作10小時 |
| 取樣系統 | 內置穩壓閥、過濾器、流量計 |
| 取樣流量 | 0.1～0.3L/min |
| 工作溫度 | -30～50℃（最佳精度） |
