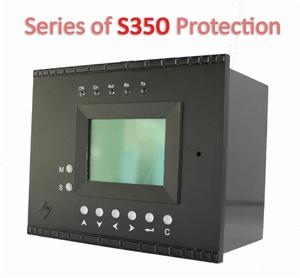

S350系列測控裝置

簡介

S350系列裝置是一種智慧型電力測控裝置，它通過採集運行設備的電壓、電流、接點狀態等電氣參數，將電能監測、分析、控制等功能集中到一個簡便的裝置中，能夠完成一回或幾回線路的遙測、遙信和遙控功能，符合分散式網路監控的要求，具有較高的性能價格比。它可完全取代傳統的機電式測量設備，一台裝置可代替許多個感測器、變送器和儀表。可用於工業、電力輸送的各開關櫃和子站中。
S350系列智慧型測控裝置採用專為測量和控制設計的16位高速微處理器，勝任大量複雜和精確的實時處理工作，既能單獨完成電力監測與控制任務，又能作為一個多功能的小型RTU工作於一個大型電力監控網路中。
S350系列智慧型測控裝置因其功能強大、結構緊湊、經濟實用而正廣泛套用於變電站、發電廠、配電中心、電力開關櫃和許多包括馬達控制中心在內的工業、商業、公用事業和民用等領域。

功能對照表

功 能 分 類	內容		型號及名稱
	序號	功能	S351	S352	S353	S354	S355	S356	S357
			交流量測控 裝置	交流量測控 裝置	交流量測控 裝置	直流量測控 裝置	直流量測控 裝置	直流量測控 裝置	開關量測控 裝置
採集及 輸出	1	交流電流	3	6
	2	交流電壓	3		6
	3	直流電流				3	6
	4	直流電壓				3		6
	5	開關量	6	6	6	6	6		16
	6	繼電器輸出	4	4	4	4	4	4	4
測 量	1	電流	●	●		●	●
	2	電壓	●		●	●		●
	3	功率	●
	4	頻率	●			●
	5	電能	●
	6	故障錄波	●	●	●	●	●	●
	7	諧波分析	●	●	●
	8	開入量狀態	●	●	●	●	●	●	●
控 制	1	遙控	●	●	●	●	●	●	●
	2	控制矩陣	●	●	●	●	●	●	●
	3	非電量	●	●	●	●	●	●	●
	4	邏輯方程式	4	4	4	4	4	4	4
記 錄	1	事件記錄	●	●	●	●	●	●	●
	2	裝置運行時間	●	●	●	●	●	●	●
通訊		RS485	●	●	●	●	●	●	●

說明：表中數字表示測量通道的路數、輸出接點的對數和邏輯方程式的個數；●標準配置。

功能介紹

測量功能

測量量	測量範圍	測量精度	備註
三相電壓	0.05～1.5Un	0.5%	分相顯示；顯示一次值；下同
三相電流	0.05～1.5In	0.5%
零序電壓	0.02～3Un	0.5%
視在功率	9999MVA	1級
有功功率	9999MW	0.5級	帶方向
無功功率	99Ⅱ型99MVar	1級	帶方向
功率因數	－1～+1	1%	正值表示感性負載、負值表示容性負載
頻率	50±10HZ	0.01HZ
有功電度		0.5級
無功電度		1級
直流電壓	5V、100V、220V	0.5%	分檔選擇測量範圍
直流電流	0~20mA；4~20mA	0.5%	分檔選擇測量範圍
諧波分析	三相電流、電壓	0.5%	分析1~31次諧波
故障錄波	54個周波	0.5%
模擬量輸出	0/4~20mA	0.2%	變數可選；0~10mA、0~20mA、4~20mA可選

諧波分析功能用於線上查看諧波情況：可分別查看三相電流、三相電壓的各次諧波所占的比例。
故障錄波功能的起動方式可以用邏輯方程式啟動，也可以用開關量動作啟動，並且可以複選。故障錄波的長度為54個周波，可定義故障前後錄取的長度。
故障錄波的數據同時以曲線和棒圖的形式顯示。可以看到各相電流、電壓的相位、幅值、時標（精確到毫秒）；開入量狀態、斷路器輔助觸點狀態、時標（精確到毫秒）。
裝置設定了兩路0/4~20mA模擬量輸出，每一路的輸出變數可分別選擇。例如：第一路選擇輸出Ib，第二路選擇輸出P。可選擇的變數：Ia、Ib、Ic、Ua、Ub、Uc、P、Q、F、COSφ，變數輸出範圍：0~10mA、0~20mA、4~20mA可選。兩路模擬量，不僅每一路分別選擇送出的變數類型，還可以選擇“通訊控制”。
“通訊控制”是指由通訊迴路送來的變數，此變數由後台監控系統來設定。所謂“後台設定”是指在後台監控系統中經數學或邏輯計算得到所需的變數。例如DCS系統需要某個參數，該參數測控裝置裡面沒有，但可以用測控裝置已採集的實時數據經過計算得到，則在後台監控系統進行計算，計算得到的數據（變數）通過通訊送到測控裝置，再經模擬量輸出送至DCS系統。

控制功能

可以任意設定開入量或邏輯方程式與裝置輸出接點關聯，當開入量動作或邏輯方程式成立時，控制所關聯的輸出接點動作。

記錄和通訊功能

具備80個周波的故障錄波功能以及1路RS485通訊接口。

S350測控裝置

S351、S352、S353交流量測控裝置
S354、S355、S356直流量測控裝置
S357開關量測控裝置
