一、RTGC-1010斷路器模擬裝置產品簡介
RTGC-1010斷路器模擬裝置主要用於繼電保護裝置的整組試驗，以及在備用電源自投裝置試驗等項目中，替代真實的高壓斷路器。配合微機繼電保護測試儀系統進行現場調試，可準確模擬斷路器的動作行為，動作時間、直流電阻可調，減少斷路器在保護調試期間的開關動作次數，是微機繼電保護測試系統必不可少的重要設備。
二、RTGC-1010斷路器模擬裝置主要特點：
1、可分相或三相合閘、跳閘。
2、自動適應DC48V、110V、220V電壓。
3、可選擇不同跳、合閘電流（電阻）及時間。
4、固態器件、光耦隔離，安全可靠。
5、體積小、重量輕，攜帶方便。
6、內置電源（選配）。
三、RTGC-1010斷路器模擬裝置技術指標：
1、供電電源：AC220V±5%
2、跳合閘操作電源：DC48V、110V、220V
3、跳合閘電阻：50Ω、100Ω、200Ω
4、合閘時間：0～199ms，級差1ms
5、跳閘時間：0～99ms，級差1ms
6、模擬斷路器常閉/常開接點容量：AC220V/5A
7、內置電源：12-270V/10A（選配）
8、環境溫度：5～40℃
9、環境濕度：5～90%
10、外形尺寸及質量：鐵主機箱：330×218×150mm，重量6kg
ABS機箱：415×319×168mm，重量6.7kg

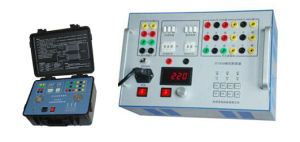

RTGC-1010斷路器模擬裝置
RTGC-1010斷路器模擬裝置是一款主要用於繼電保護裝置的整組試驗裝置，以及在備用電源自投裝置試驗等項目中，替代真實的高壓斷路器。
