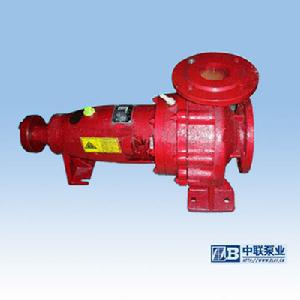

RS熱水循環泵

RS熱水循環泵系單級、雙吸、水平中開臥式熱網循環離心泵，適用於冶金、電站，化工、採暖系統等，用來輸送不含固體顆粒的清水或物理、化學、性質類似於清水的其他液體，被輸送介質的溫度為-250℃～150℃，允許進口壓力為0.8MPa。

參數範圍

流量 Q 400~4400m3/h 揚程 H 21~148m

型號說明

500RS100

500－表示泵吸入口直徑為500mm

RS－表示單級、雙吸、中開式離心熱水泵

100－泵設計揚程為常溫下100m

結構型式

RS型熱水循環泵為臥式安裝，吸入口和吐出口均在泵中心線下方，與泵軸垂直。RS型熱水循環泵泵體、泵蓋沿泵軸中心水平分開，檢修時不需拆卸進水、出水管路和電機，拆開聯軸器聯接螺栓和泵蓋即可取出轉子部件進行維修，十分方便。軸端密封既可用填料密封也可用機械蜜蜂（單端面非平衡型），用戶可自行選擇軸封密封方式。

旋轉方向

從電動機端看，泵為逆時針旋轉，即吸入口在左，吐出口在右。RS型熱水循環泵也可做成順時針旋轉，即吸入口在右，吐出口在左。

零件材質

RS型熱水循環泵的過流部件材質為球墨鑄鐵，軸的材料為45號鋼。

成套範圍

RS型熱水循環泵與電機配套供應，廠方還提供附屬檔案（包括吐出錐管、閘閥、止回閥）和備件（包括葉輪、密封環、軸套）。

參數對照

參數 型號	流量 Q	揚程 H	轉速 n	軸功率 Pa	配帶電動機	效率 η	必須汽 蝕餘量	葉輪名 義直徑	進出 口徑	泵重
功率	型號
m/s	L/s	m	r/min	kw	kw	%	m	mm	mm	kg
250RS40	380 492 592	105.6 136.7 164.4	43 39 31	1480	52 60 65	75	Y280S-4	86 88 78	3 3.4 3.9	358	250 200	780
250RS60	36 440 509	85 122.2 141.4	67 60 53	1480	70 86 91	110	Y315S-4	80 84 81	2 2.8 3.4	428	250 150	890
250RS92	277 367 461	76.9 101.9 128.1	101 92 83	1480	100 116 137	160	Y315M-4	76 79 76	5 6.9 10.2	580	250 150	1015
250RS111	368 488 614	102.2 135.6 170.6	122 111 100	1480	161 187 220	250	Y355M-4	76 79 76	6 8.4 12.4	638	250 150	1250
300RS27	478 736 853	132.8 204.4 236.9	30 27 21	1480	49 62 57	75	Y280S-4	80 88 85	3.3 3.7 4.4	315	300 250	950
300RS48	506 655 788	140.6 181.9 218.9	52 48 38	1480	83 97 104	132	Y315M-4	86 88 78	3.6 4.1 4.7	395	300 250	1020
300RS58	673 872 1048	186.9 242.2 291.1	63 58 46	1480	134 157 168	200	Y355M-4	86 88 78	4.4 4.9 5.6	435	300 250	1150
300RS73	407 586 678	113.1 162.8 188.3	81 73 64	1480	112 139 146	160	Y315M-4	80 84 81	2.5 3.3 4.1	470	300 200	1250
300RS88	542 780 903	150.6 216.7 250.8	98 88 77	1480	181 223 234	250	Y355M-4	80 84 81	3 4.1 4.9	518	300 200	1380
300RS135	490 650 817	136.1 180.6 226.9	148 135 122	1480	260 303 357	400	Y400-4	76 79 76	7.3 10.1 15	700	300 150	2100
