RPC工藝

RPC工藝，即位錯馳豫（Relaxation）－析出（Precipitation）－控制相變（Controlling）技術。

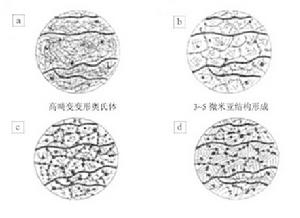

RPC技術，即位錯馳豫（Relaxation）－析出（precipitation）－控制相變（Controlling）技術,採用RPC技術軋制的超細鋼以微米、亞微米針（板條）狀貝氏體組織為主，其不同取向板條束的寬度在3-6mm範圍，單位板條寬度在0.5mm左右。它充分利用非再結晶區大量變形的高密度位錯,在弛豫過程中形成大量細小的位錯胞狀結構。通過微合金元素在這些微結構上的應變誘導析出,使鋼種在相變前晶內產生大量相變形核優先位置,促使加速冷卻過程中晶內貝氏體首先在這些優先位置形成。這些先形成的貝氏體板條把變形奧氏體晶粒分割成許多細小區域,從而限制了後續的相變在這些小區域中進行,最終得到充分細化的複合組織。組織細化的原理如圖1：
