基本內容
RGB矩陣切換器16進16出主要用於高解析度計算機視頻信號的切換的專業設備，講得通俗點就是能夠把任何一路的輸入信號分配到任何一路或者多路輸出，並且每路輸入信號能夠單獨的切換，這樣的目的就是能夠保證信號傳輸中的衰減度最低。並且它還有斷電保護功能保證產品本身的安全。整個操作切換的過程也非常的簡單的方便。還具備按鍵自動鎖定的功能。
套用場合
一般用在大螢幕投影系統中作為樞紐中心，廣播電視工程，指揮控制中心等場合！
產品特性
1、獨立的矩陣切換輸出
2、遙控鎖定功能；面板手動一鍵切換；傻瓜方便
3、前面板LCD狀態顯示，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便
4、預案管理和自動輪巡功能，能任意設定輪巡時間和輸入輸出通道設定（選配）
5、前面板液晶屏自動屏保功能，按鍵自動鎖定功能
6、特有TCP/IP網路控制管理功能，能通過乙太網控制；(選配)
7、具有斷電現場切換記憶保護功能；特有ESD靜電保護功能；特有的防雷保護電路
8、支持快速切換操作，操作更加快捷
9、支持多通道同時切換，地址設定等功能
10、支持信號時序重整，完美顯示1920×1080P高清圖像
11、兼容遠端控制設備（如：快思聰、快捷、AMX等國內外所有中控）
12、安裝簡單，即插即用
技術參數
帶 寬：1.65GHz（-3Db）滿載
最大支持分辨：Normal-PC：1600x1200@60_24bit， HDPC：1920x1200P@ 60_24bit，HDTV：
1920x1080P@60_36bit
協 議：支持HDCP1.3協定，支持HDMI1.3協定，兼容DVI1.0協定
最大傳輸延時：5nS(±1nS)
切換速度：150 ns(最長時間)
信號類型：HDMI 1.3規範中的 HDMI-A全數字T.M.D.S. 信號
帶 寬：450MHz(-3dB)滿載，0～10MHz@±0.1dB，0～100MHz@±0.6dB
增 益：0dB
阻 抗：75Ω
支持解析度：2048×1536
亮色度干擾：-55dB@10MHz， -40dB@100MHz
微分相位I/0S：<1.28度，3.58MHz
微分相位誤差：0.1度, 3.58-4.43MHz
最大傳播延時：5nS(±1nS)
頻率回響：少於 ± 0.1dB - 30MHz
切換速度：≤180ns
信號類型：RGBHV，RGBS， RGsB， RsGsBs高清晰度電視（HDTV）成份視頻，S-video,複合視頻（信號）
視頻輸入
信號類型：RGBHV
連 接 器：BNC（母頭）
信號強度：1Vp-p：Y成分視頻、S-video，複合視頻；0.7V p-p：VGA（電腦信號）；0.3V p-p：R-Y與B-Y成分視頻、 S-video
最小電平：0.5Vp-p
最小電平：0.5Vp-p
阻 抗：75Ω
回波損耗：-30Db@5MHz
視頻輸出
信號類型：RGBHV信號
連 接 器：BNC（母頭）
輸出電平：2.0Vp-p
阻 抗：75Ω
回波損耗：-30Db@5MHz
D C偏 差：最大±5mV
同步信號
輸入/輸出信號類型：TTL
輸入電平：0～5.0Vp-p，4.0V
輸出電平：TTL: 5Vp-p
輸入阻抗：510Ω
輸出阻抗：75Ω
極 性：正或負與輸入一致
功 耗：30～150W（視具體型號確定功耗）
溫 度：0℃～45℃
串接接口：RS232，9針母D型連線器，連線埠2，3，5分別直通
串口參數：9600bps、8位數據、1位起始位、1位停止位、無校驗，無流控
輸入電壓： AC 100～240V；50/60Hz

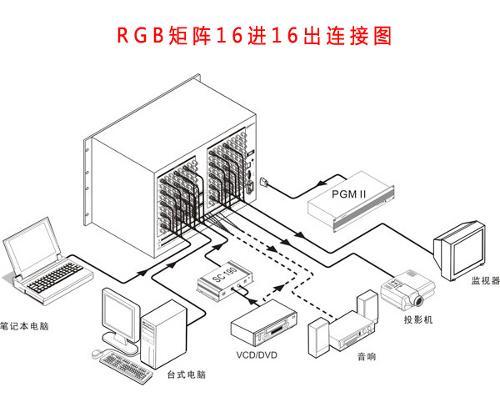

產品連線圖
RGB矩陣16進16出連線圖
