概念
它的輸入輸出接口為標準的BNC或RCA接口，可以通過軟體控制、面板按鈕、遙控等方式在信號輸出端任意的選擇輸入端的音頻與複合視頻信號切換至音響系統與顯示設備。
類型

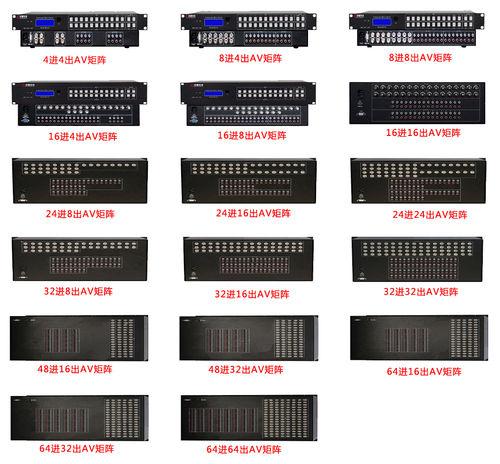

AV矩陣類型類型多種，有4進4出，8進4出，8進8出，16進4出，16進8出，16進16出，24進8出，24進16出，24進24出等等。
用途
某公司專門為AV信號的顯示切換而設計的高性能寬頻矩陣開關設備，該系列產品可廣泛套用於大螢幕投影顯示工程 、電化教學、指揮控制中心、多媒體會議室等場合
傳統的AV矩陣都為模擬信號，近年來，隨著市場及需求的不斷發展，數字矩陣已經開始大量套用于越來越多的項目當中，數字矩陣又被分為DVI數字矩陣，HDMI高清矩陣等。其中DVI不能傳輸音頻，HDMI可以傳輸音頻。
特 性
·AV系列矩陣採用某公司專利技術，實現信號150M高頻寬保真傳輸；
·帶有自動增益技術，AV系列矩陣可以傳輸300米長線（普通視頻傳輸線纜）；
·內置智慧型電源管理單元及冗餘電源，系統工作更加穩定；
·超強的智慧型檢測系統，可以對設備的控制接口、電源系統、作業系統進行智慧型自檢、智慧型報錯；
·能夠自動保存設備上次關機時的狀態；
·採用新型的 LED (4X4以上的為LCD)面板顯示和輕觸式按鍵；
·強大的紅外遙控功能，設備同時具有本地遙控和紅外遙控，可實現脫離電腦或中控進行遠程操作；
·簡捷的前面板操作，後面板上有一個能與控制系統在線上使用的 RS-232C 通訊連線埠；
·LCD 屏顯示輸入輸出的控制狀態；
·安裝快捷，操作簡單；
·內置系統自恢復功能，當客戶操作出現失誤，執行該功能，可恢復出廠設定；
套用範圍
公共視頻廣播系統
顯示設備展示演示
多媒體教室、會議系統
家庭影音娛樂共享
音視頻監控系統
參數
•增益：0dB；視頻頻寬：150MH（-3Db）滿載
•亮色度干擾（多通道對一通道串擾和）：-50dB@10MHz，-40dB@100MHz
•微分相位（I/0S）：0.05o(RL=150Ω)<1.28度，3.58MHz；微分相位誤差：0.1度,3.58-4.43MHz
•微分增益（誤差）：0.05%(RL=150Ω)0.1%,3.58-4.43MHz
•最大傳播延時：5Ns(±1nS)；切換速度：≤150ns
•信號制式：NTSC3.58，NTSC4.43，PAL，SECAM
•視頻輸入
•信號類型：複合視頻；輸入電平：0.5V～2.0Vp-p
•回波損耗：<-40dB@5MHz">-30dB@5MHz
•阻抗：75Ω；連線器：BNC；最大直流偏置誤差：15mV
•視頻輸出
•信號類型：複合視頻；輸出電平：0.7Vp-p；回波損耗：<-30dB@5MHz
•直流補償：±5mV；回波鎖相：0.3V～0.4Vp-p；阻抗：75Ω
•連線器：BNC；最大直流偏置誤差：15mV
•音頻參數
•增益：0Db；信號類型：非平衡立體聲；頻率範圍：20Hz～20KHz
•總諧波失真+噪聲：0.05%@1kHz（額定電壓下）；共態抑制比CMRR：>75dB，20Hz～20KHz
•信噪比（S/N）：>90dB；立體聲分離度：>80dB@1kHz；增益誤差：±0.1dB
•音頻輸入
•信號類型：非平衡立體聲；連線器：RCA
•阻抗：>10KΩ；最大電平：+19.5dBu
•音頻輸出
•信號類型：非平衡立體聲；連線器：RCA；阻抗：>50Ω；最大電平：+21dBu
•功耗：30～150W（視具體型號確定功耗）
•串列接口：RS232-C,9孔D-Sub型連線器,連線埠2，3，5分別直通
•串口參數：9600bps、8位數據、1位起始位、1位停止位、無校驗，無流控
•電源：AC100～220V；50/60Hz；機箱面板：鋁合金氧化拉絲
控制類型
串列控制接口RS-232，9針母D型接口 波特率與協定波特率9600 數據位8位 停止位1，無奇偶校驗位
串列控制口結構2=TX，3=RX，5=GND 無線技術IR 紅外遙控 矩陣切換器-矩陣切換器套用 廣泛套用於
需要切換和選擇VGA信號的各類場合，如：廣播電視、大螢幕投影電視、電化教育、電視電話會議、多媒
體會議室、公司會議室、部隊、政府機關、控制中心、教室、飯店、家庭影院以及視頻會議室等。
AV信號的定義：
也稱AV接口，音頻（Audio ）和視頻（Video ）的簡稱 AV連線埠（又稱複合連線埠、蓮花口）原文為Composite video connector，是家用影音電器用來傳送類比視訊如 NTSC、PAL、SECAMav連線埠的常見連線埠。AV連線埠通常是黃色的RCA連線埠，另外配合兩條紅色與白色的RCA連線埠傳送音訊。歐洲的電視機通常以 SCART連線埠取代RCA連線埠，不過SCART的設計上可以載送畫質比YUV更好的RGB訊號，故也被用來連線顯示器、電視遊樂器或DVD播放機。在專業套用當中，也有使用BNC連線埠以求獲得更佳訊號品質。 在AV連線埠中傳送的是類比電視訊號的三個來源要素：Y、U、V，以及作為同步化基準的脈衝信號。Y代表影像的亮度(luminance，又稱brightness)，並且包含了同步脈衝，[1]只要有Y信號存在就可以看到黑白的電視影像（事實上，這是彩色電視與早期黑白電視相容的方法）。U信號與V信號之間承載了顏色的資料，U和V先被混合成一個信號中的兩組正交相位（此混合後的信號稱為彩度(chrominance)），再與Y信號作加總。因為Y是基頻信號而UV是與載波混合在一起，所以這個加總的動作等同於分頻多工。 AV連線埠所傳送的複合視訊可以藉由簡單地調變其載波來將其導引至任何一個電視機的頻道。早期大多數的家用視訊裝置都是使用複合視訊。例如鐳射影碟就是單一的將複合視訊數位化，VHS錄像帶則是記錄稍微修改過的複合視訊。這些播放裝置大多數可以選擇是直接輸出其記錄的訊號，或者調變至特定的電視頻道以供沒有 AV連線埠專屬頻道的早期電視機收看。在1980年代早期，當時的個人電腦與電視遊樂器通常也輸出複合視訊，使用者必須使用一台RF調變器來將其載波導向至電視的特定頻道，在北美常為第3或第4頻道(66~72Mhz)，歐洲為36頻道，日本日規第1或第2頻道(90~102MHz)；台灣則因當時僅開放 1~7CH（即美規VHF 7~13CH，但7~12CH被台視、中視、華視使用中），故僅剩第13頻道(210~216MHz)可用。RF調變器通常為外接盒形式，以免其電波影響電視機的運作。不過，將複合訊號進行調變再讓電視解調的結果，是引入更多的噪聲，使得畫質失真。所以1980年代後期，電視機開始提供直接的AV輸入連線埠，並且將其與天線或有線電視所傳送的RF信號分開處理，使得RF調變器慢慢消失。 雖然RF調變所造成的失真已經不再普遍，複合信號本身將YUV信號混合在一起的設計本身就造成了畫質上的減損；因為，加總之後的信號在數學上即無法完全分離回原來的樣子，造成本來應該是亮度的信號被解釋為彩度，反之亦然。表現在畫面上就是物件邊緣滲色、彩虹化，或亮度不穩定。電視機製造廠商一方面改善影像處理電路（如三次元Y-C分離迴路）來極力降低此等影響，另一方面也提出了S連線埠與色差端子來根本解決以上問題。
