基本內容
HDMI矩陣16進16出HDMI 16進16出矩陣採用插卡式組合方式。相對於固定機箱，這種方式的最大的好處就是用戶在使用的時候比較靈活方便，可以根據自己的需求進行合理的配置。而且排除故障的時候也非常的快速簡單。而且它支持480P、720、1080P多種高清解析度。
套用場合
多用於軍工，多媒體教學，視頻會議室系統，大屏顯示中，金融等領域！
產品特性
1、獨立的切換輸出；模組化結構設計，支持插拔模組擴展設備規模
2、遙控鎖定功能；面板手動一鍵切換；傻瓜方便
3、前面板LCD狀態顯示，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便
4、預案管理和自動輪巡功能（選配）
5、前面板液晶屏自動屏保功能
6、按鍵自動鎖定功能
7、具有斷電現場切換記憶保護功能
8、支持視頻顏色格式：彩色深度 24位/36位色深度
9、支持音頻格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD
10、支持信號時序重整，完美顯示1920×1080P圖像
11、特有ESD靜電保護功能，特有的防雷保護電路
12、特有TCP/IP網路控制管理功能，能通過乙太網控制；(選配)
13、兼容HDCP；兼容遠端控制設備（如：快思聰、快捷、AMX等國內外所有中控）
14、支持Video/VGA/YPbPr/DVI/HDMI/SDI等混合輸入輸出
15、安裝簡單，即插即用
技術參數
協 議：支持HDCP1.3協定，支持HDMI1.3協定，兼容DVI1.0協定
最大傳輸延時：5nS(±1nS)
切換速度：150 ns(最長時間)
信號類型：HDMI 1.3規範中的 HDMI-A全數字T.M.D.S. 信號
微分相位：0.05o(RL=150Ω)
微分增益：0.05%(RL=150Ω)
數據傳輸率：2.25GBits
信號輸入
信號類型：HDTV 高清信號
接 口：Type-A型HDMI鎖扣母頭
最小電平：0.5Vp-p
最大電平：1.0Vp-p
差分阻抗：100Ω
回波損耗：-30db@5MHz
信號輸出
信號類型：HDTV 高清信號
接 口：HDMI 接口 A 型 19 針母頭
輸出電平：0.7Vp-p
差分阻抗：100Ω
回波損耗：-30db@5MHz
直流補償：最大 5mV
串接接口：RS232, 9孔D-Sub型連線器，連線埠2，3，5分別直通
串口參數：9600bps、8位數據、1位起始位、1位停止位、無校驗，無流控
功 耗：30～150W（視具體型號確定功耗）
溫 度：0℃～45℃
輸入電壓：AC 100～240V；50/60Hz

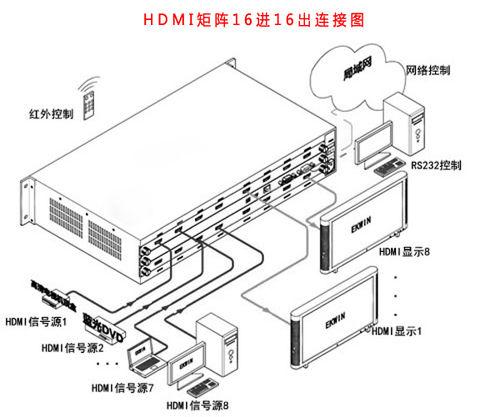

產品連線圖
HDMI矩陣16進16出
