Q71信號球閥

產品圖片

Q71信號球閥











產品特點

球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直於通道的軸線旋轉，從而達到啟閉通道的目的。

適用範圍

城建、化工、冶金、石油、製藥、食品、飲料、環保

結構

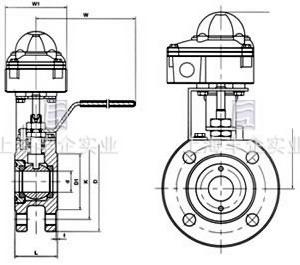

Q71信號球閥結構圖

















外形和連線尺寸

ZSQ72F-16
通徑DN d L D K n-Md f H W W1
mm in
15 1/2″ 14 35 90 65 4-M12 2 170 145 90
20 3/4″ 19 38 100 75 4-M12 2 175 145 90
25 18″ 24 42 110 85 4-M12 2 180 160 90
32 11/4″ 29 50 135 100 4-M16 2 195 180 90
40 11/2″ 38 60 145 110 4-M16 2 205 220 90
50 2″ 48 72 160 125 4-M16 3 230 230 90
65 21/2″ 64 95 180 145 4-M16 3 245 250 90
80 3″ 72 118 195 160 8-M16 3 270 290 90
100 4″ 92 140 215 180 8-M16 3 290 350 90
125 5″ 110 175 245 210 8-M16 3 460 90
150 6″ 135 210 280 240 8-M20 3 610 90
200 8″ 175 300 335 295 12-M20 3 840 90
