概述

隨著網路的發展，網路設備越來越多。無論是買一台最簡單的五口Hub還是一套無線AP路由器，附屬檔案中都會包括一個方頭方腦、傻大黑粗的AC變電器。但是我們日常使用的固定電話機卻不用，因為電話線本身是帶電的，足以支持話機的功率需要。

既然電話機的例子說明，通過一條通訊線路同時供電是切實可行的。由此PoE（Power over Ethernet，乙太網供電）技術應運而生。

乙太網供電技術的出發點非常簡單，就是讓IP電話、WLAN接入點、網路攝像頭等小型網路設備，可以直接從乙太網線（4對雙絞線中空閒的2對來傳輸）獲得電力，無需單獨鋪設電力線，以簡化系統布線。

在PoE系統中，有兩個重要的組成部分。提供電力的叫做“供電設備”（PSE， Power Sourcing Equipment），而是用電源的叫做“受電設備”（PD，Powered Device）。PSE負責將電源注入乙太網線，並實施功率的規劃和管理。

PSE有如下兩種類型：

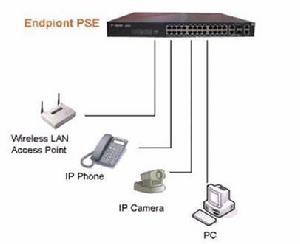

Endpoint PSE （末端跨接法）：就是支持PoE功能的乙太網交換機、路由器、集線器或者其他網路交換設備。套用組網如下圖所示。

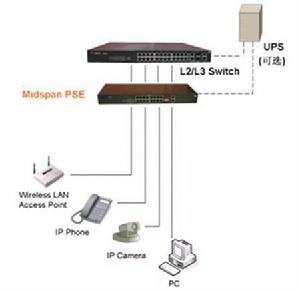

Midspan PSE （中途跨接法）：是一個專門的電源管理設備，通常和交換機放在一起。它對應每個連線埠有兩個RJ45插孔，一個用短線連結至交換機，另外一個連線遠端設備。套用組網如下圖所示。
