PS48600-3A2900電源系統

PS48600-3A2900電源系統

PS48600-3A\2900電源系統是艾默生網路能源集多年開發和網上運行經驗,採用DSP技術,為滿足3G網路需求而設計的高可靠、高功率密度,高 性能全數位化通信電源系統。

產品簡介

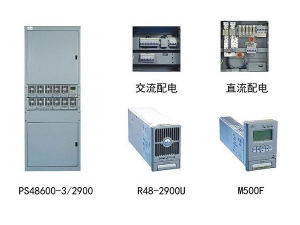

PS48600-3A\2900電源系統是艾默生網路能源集多年開發和網上運行經驗,採用DSP技術,為滿足3G網路需求而設計的高可靠、高功率密度,高性能全數位化通信電源系統。根據交流配電的不同,系統可以分為PS48600-3A\2900-X1,PS48600-3A\2900-X2,PS48600-3A\2900-X3,PS48600-3A\2900-X4四種型號。X1,X2,X3配電為固定配置,X4為靈活配置。

系統特點

機櫃尺寸小,深度僅有400(mm),可靠牆放置,節省機房空間
機櫃重量輕,小於83kg,便於搬運,對機房承重要求低
全正面作業系統,適應中國國情
整流模組採用全數字DPS控制技術,功率密度高達13.8W/1n以上
符合CE、UL、NEBS、TLC等多種國內外標準,適應於居民區環境
超寬的輸入電壓範圍(85Vac290Vac),電網適應能力強
整流模組工作環境溫度範圍高(-40-65℃),環境適應能力強
交流側、直流側、信號端全方位的防雷設計
完善的蓄電池管理功能,提高電池使用壽命
無損傷熱插拔,線上維護,方便快捷
具有整流模組ID號識別功能,便於用戶資產的管理

交流配電

參數 技術指標說明
供電方式三相五線或單相三線
輸入電壓85-290Vac相電壓
輸入空開1x100A/3P X1型,X2型
2x100A/3P,手動切換X3型
輸出空開2x16A/3P,3*16A/1PX2型,X3型

直流配電

參數技術指標說明
額定電壓-42~-58Vdc
負載總容量 600A
電池熔絲500Ax2
輸出分路(共18路)160Ax3,100Ax2 負載下電,熔絲
63Ax2,32x3,10Ax2負載下點,空開
63Ax2,32Ax2,10Ax2電池保護,空開

整流模組R48-2900U

輸入特性:
入電壓:85~290Vav
輸入電網頻率:45~65Hz
功率因數:》0.99
輸出特性:
輸出直流電壓:-42~-58V
輸出電流:0~60A
額定效率:》92%
最大輸出功率:2900W

監控模組M500F

告警功能:
監控單元能對系統故障進行聲光報警,同時能上報到後台主機
歷史告警記錄存儲200條,並具有案件操作記錄功能
有8路鋪助告警繼電器輸出
告警時間,時間可控
電池管理功能:
自動均浮出;智慧型充電限流管理;負載下電;電池保護:放電測試;10組電池測試記錄
三種充電方式:定時、快速、恆流
控制功能:
整流模組開關機;整流模組限流、調壓;電池組均充/浮充/測試轉換;負載下電;電池保護
四遙功能:
遙信、遙控、遙測、遙調

機械參數

部件外形尺寸高x寬x深(mm)重量
監控模組 132x86x344 0.8kg
整流模組 132.5x85.5x287 3.5kg
機櫃 1600x600x400《83kg
