產品簡介
圖片可設定功率閾值，對每個波長提供通過、警告或未通過狀態指示。是PON網路工程、施工和維護的理想選擇。
產品特點
1) 濾波測量功能，同時測試PON系統中的1490nm，1550nm，1310nm三種波長相應的功率值；
2) 用於1310nm上行波長的突發模式測試；
3) 雙連線埠直通設計，測試期間可保證 OLT 到 ONT 的全程通訊；
4) 通過、警告或未通過指示，3個指示燈直觀顯示被測光路狀態；
5) 易於使用，只需連線光纖即可讀取結果；
6) 高清的TFT彩色液晶；
7) 通過USB進行數據傳送，方便快捷；
8) 1000條記錄可在設備或上機位軟體中保存，查看，刪除；
9) 通過後台軟體設定閾值，上傳數據，校準波長；
10) 自動關機功能，並可在設備上進行時間設定、閾值設定；
11) 具有普通光功率計功能。
技術參數
| 型號 | BW40 | ||
| 校準波長 | 1310上行測試 | 1490下行測試 | 1550下行測試 |
| 通帶（nm） | 1260～1360 | 1470～1505 | 1535～1570 |
| 檢測範圍（dBm） | -40～+10 | -40～+10 | -40～+20 |
| 隔離度1310nm（dB） | - | >40 | >40 |
| 隔離度1490nm（dB） | >40 | - | >30 |
| 隔離度1550nm（dB） | >40 | >40 | - |
| 測量精確度 | |||
| 固有不確定度（dB） | ±0.5 | ||
| 偏振相關損耗（dB） | <±0.25 | ||
| 線性度（dB） | ±0.1 | ||
| 插入損耗（dB） | <1.5 | ||
| 通用指標 | |||
| LCD顯示 | 128×64 | ||
| 顯示單位 | dB/dBm /xW | ||
| 顯示解析度（dB） | 0.01 | ||
| 電池 | 內置聚合物鋰電池（9V） | ||
| 光纖類型 | SM | ||
| 工作溫度 | -10～60℃ | ||
| 存儲溫度 | -25～70℃ | ||
| 外形尺寸（mm） | 210 x 115 x 55 | ||

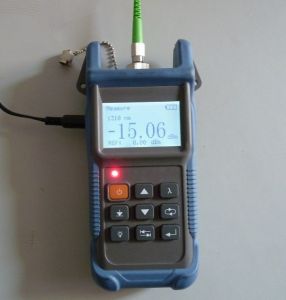

YL3201手持式PON光功率計
YL3201 手持式PON光功率計是源廣通信專門針對FTTx/PON 無源光網路測試推出的測試儀表,採用了高清的TFT彩色液晶， 可在BPON/EPON/GPON架構上實驗語音、數據和視頻信號的同步測量和顯示。還可設定功率閾值，對每個波長提供通過、警告或未通過狀態指示。是PON網路工程、施工和維護的理想選擇。
產品特點1、濾波測量功能，同時測試PON系統中的1490nm，1550nm，1310nm三種波長相應的功率值
2、用於1310nm上行波長的突發模式測試
3、雙連線埠直通設計，測試期間可保證 OLT 到 ONT 的全程通訊
4、通過、警告或未通過指示，3個指示燈直觀顯示被測光路狀態
5、易於使用，只需連線光纖即可讀取結果
6、高清的TFT彩色液晶
7、通過USB進行數據傳送，方便快捷
8、1000條記錄可在設備或上機位軟體中保存，查看，刪除
9、通過後台軟體設定閾值，上傳數據，校準波長
10、自動關機功能，並可在設備上進行時間設定、閾值設定
11、具有普通光功率計功能
| 型號 | YL3201 | ||
| 校準波長 | 1310上行測試 | 1490下行測試 | 1550下行測試 |
| 通帶（nm） | 1260～1360 | 1470～1505 | 1535～1570 |
| 檢測範圍（dBm） | -40～+10 | -40～+10 | -40～+20 |
| 隔離度1310nm（dB） | - | >40 | >40 |
| 隔離度1490nm（dB） | >40 | - | >30 |
| 隔離度1550nm（dB） | >40 | >40 | - |
| 測量精確度 | |||
| 固有不確定度（dB） | ±0.5 | ||
| 偏振相關損耗（dB） | <±0.25 | ||
| 線性度（dB） | ±0.1 | ||
| 插入損耗（dB） | <1.5 | ||
| 通用指標 | |||
| LCD顯示 | 128×64 | ||
| 顯示單位 | dB/dBm/ xW | ||
| 顯示解析度（dB） | 0.01 | ||
| 電池 | 內置聚合物鋰電池（9V） | ||
| 光纖類型 | SM | ||
| 工作溫度 | -10～60℃ | ||
| 存儲溫度 | -25～70℃ | ||
| 外形尺寸（mm） | 210 x 115 x 55 | ||
