簡單介紹:
① 基本誤差優於±0.2%F·S,16位A/D轉換器,測控周期0.2秒,自整定;
② 抗干擾設計,抑制現場的繼電器、接觸器等產生的快速脈衝群干擾和其它電磁干擾,抗干擾能力達到III級;
③ 手/自動切換
④變送輸出:獨立供電,全隔離。10位D/A,誤差小於±0.5%,或12位D/A,誤差小於±0.2%。
⑤ HSC9帶30段升溫、降溫程式控制外形及結構圖:

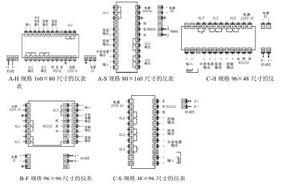

接線圖:
選型手冊:
內容 | 代碼說明 | |||||||||||

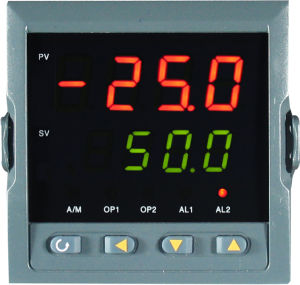

HSC5/ | PID智慧型調節儀, 雙顯示、控制輸出 | |||||||||||
HSC9/ | 30段可程式PID控制器, 測量、控制 | |||||||||||
外形 尺寸 | A— | 160(W)×80(H)×125(L) 或80(W)×160(H)×125(L) | ||||||||||
B— | 96(W)×96(H)×112(L) | |||||||||||
C— | 96(W)×48(H)×112(L) 或48(W)×96(H)×112(L) | |||||||||||
D- | 72(W)×72(H)×112(L) (限HSC5) | |||||||||||
E— | 48(W)×48(H)×112(L) (限HSC5) | |||||||||||
面板形式 | H | 橫式 | ||||||||||
S | 豎式 | |||||||||||
F | 方形 | |||||||||||
輸入信號 (其它輸入信號訂貨時說明,注1) | E | 熱電偶K、S、R、B、N、E、J、T | ||||||||||
R | 熱電阻Pt100、Cu100、Cu50、BA1、BA2、G53 | |||||||||||
I | 直流電流(4~20)mA、(0~10)mA或(0~20)mA | |||||||||||
V | 直流電壓(0~5)V、(1~5)V | |||||||||||
M | 直流mV(訂貨註明範圍) | |||||||||||
W | 電位器500Ω~5000Ω | |||||||||||
L | 遠傳壓力表 | |||||||||||
報警點數量 | T□ | T0:無報警 T1~T3:1~3點報警(E型只能選擇2點報警) | ||||||||||
控制輸出 | C0 | 無輸出 | ||||||||||
C1 | 電流輸出(4~20)mA、(0~10)mA或(0~20)mA | |||||||||||
C2 | 電壓輸出(0~5)V、(1~5)V | |||||||||||
C3 | 電壓輸出(0~10)V | |||||||||||
C4 | 固態繼電器驅動電壓輸出(E型只能1點報警) | |||||||||||
C5 | 可控矽無觸點常開式輸出(E型不能提供) | |||||||||||
C6 | 可控矽過零觸發輸出(E型不能提供) | |||||||||||
C7 | 繼電器觸點開關輸出 | |||||||||||
變送輸出 | A0 | 無輸出 | ||||||||||
A1 | 電流輸出(4~20)mA、(0~10)mA或(0~20)mA | |||||||||||
A2 | 電壓輸出(0~5)V、(1~5)V | |||||||||||
A3 | 電壓輸出(0~10)V | |||||||||||
A4 | 其它輸出 | |||||||||||
外供電源 (E型不提供外供) | B0 | 無外供電源 | ||||||||||
B1 | 外供24V DC | |||||||||||
B2 | 外供12V DC | |||||||||||
B3 | 外供精密電壓源 | |||||||||||
B4 | 外供精密恆流源 | |||||||||||
B5 | 其它 | |||||||||||
通訊接口 | S0 | 無通訊接口 | ||||||||||
S1 | RS-232接口 | |||||||||||
S2 | RS-485接口 | |||||||||||
儀表電源 | V0 | 85V AC~265 V AC | ||||||||||
V1 | 10~36 V DC(C型不能提供) | |||||||||||
