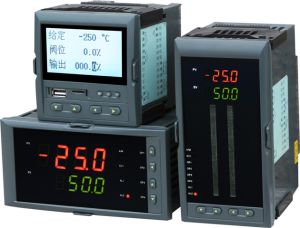

功能特點
● 萬能輸入功能
●自動校準和人工校準功能
●手動/自動無擾動切換功能
●可選擇適應加熱或製冷的正/反作用
●控制輸出信號限幅
●智慧型調節儀採用模糊控制理論和傳統PID控制相結合的方式,使控制過程具有回響快、超調小、穩態精度高的優點,對常規PID難以控制的大純滯後對象有明顯的控制效果
●智慧型調節儀增加了30段程式控制功能
主要技術指標
基本誤差:0.5%FS或 0.2%FS±1個字
分 辨 力:1/20000、14位A/D轉換器
顯示方式:雙排四位LED數碼管顯示
採樣周期:0.5S
報警輸出:二限報警,報警方式為測量值上限、下限及偏差報警,繼電器輸出觸點容量 AC220V/3A
控制輸出:⑴繼電器觸點輸出
⑵固態繼電器脈衝電壓輸出(DC12V/30mA)
⑶單相/三相可控矽過零觸發
⑷單相/三相可控矽移相觸發
⑸模擬量4~20mA、0~10mA、1~5V、0~5V 控制輸出
通訊輸出:接口方式--隔離串列雙向通訊接口RS485/RS422/RS232/Modem
波特率--300~9600bps內部自由設定
饋電輸出:DC24V/30mA
電 源:開關電源 85~265VAC 功耗4W以下
選型表 |
型譜 | 說明 | |||
100 | 智慧型數字顯示調節儀 | |||
外型 尺寸 | A/D | 橫式160*80*80mm | ||
A | 橫式160*80*125mm | |||
A/S | 豎式80*160*125mm | |||
B | 方式96*96*110mm | |||
C | 橫式96*48*110mm | |||
C/S | 豎式48*96*110mm | |||
D | 方式72*72*110mm | |||
F | 方式48*48*110mm | |||
T | 特殊/自定表殼 | |||
報警輸出 | B□ | B0無報警輸出;B1-B4,1-4點報警 | ||
變送輸出 | X1 | 4-20mA輸出 | ||
X2 | 0-10mA輸出 | |||
X3 | 1-5V輸出 | |||
X4 | 0-5V輸出 | |||
通訊輸出 | P | 微型印表機 | ||
R | 串列通訊RS232 | |||
S | 串列通訊RS485 | |||
饋電輸出 | 無饋電輸出 | |||
V12 | 帶DC12V饋電輸出 | |||
V24 | 帶DC24V饋電輸出 | |||
供電電源 | 220VAC供電 | |||
W | DC24V供電 | |||
輸入信號 | Sn | 見“輸入信號類型表” |
輸入類型表 |
參數提示符 | 輸入信號內容 | 參數提示符 | 輸入信號內容 |
tc-K | K型 | rtd | 0-400Ω |
tc-S | S型 | 1000 | Pt1000 |
tc-E | E型 | bA1 | BA1 |
tc-b | B型 | bA2 | BA2 |
tc-t | T型 | 0-50 | 0-50mV |
tc-n | N型 | 0-5V | 0-5V |
tc-j | J型 | 1-5V | 1-5V |
P100 | Pt100 | 0-20 | 0-20mA |
C100 | Cu100 | 0-10 | 0-10mA |
Cu50 | Cu50 | 4-20 | 4-20mA |
