PARTsolutions發展沿革

PARTsolutions,中文名稱“智慧型化零部件管理系統”,又稱為“零部件數據資源管理系統”,由德國CADENAS公司推出,是該公司面向製造業信息化系列解決方案的重要組成部分。


PARTsolutions零部件數據資源管理系統旨在面向各類三維、二維機械和電氣CAD系統使用者,為其提供龐大、準確而富有時效性的零部件數據資源用於後續產品的研發環節,並通過與PDM/ERP系統的數據互動,融入現有PLM環節,從而實現與現有信息化系統的嵌入式集成和並行工作。
CADENAS GmbH成立於1992年,總部位於德意志聯邦共和國奧格斯堡市(Augsburg),CADENAS致力於製造業信息化領域,是獨立的軟體解決方案提供商,其主要產品PARTsolutions-“智慧型化零部件管理系統”已服務於全球汽車製造、軌道交通、航空航天、機械製造、造船、防務軍工等諸多工業領域,在眾多信息化解決方案中居於獨特的優勢地位。經過二十年的發展,CADENAS已在西歐、北美、東亞等熱點市場布局分支機構,亞洲市場目前覆蓋中、日、韓三國。
PARTsolutions系統目前的主流版本是V 8.1,最新V 9.0版於2011年正式發布。

PARTsolutions的功能特點

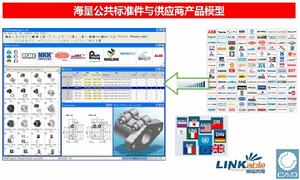

龐大的零部件數據資源

PARTsolutions系統可為使用者提供數以百萬計的零部件模型,主要包括公共標準件和公共供應商產品模型兩部分。
標準件部分涉及ISO國際標準、EN歐標、ANSI美標、DIN德標、JIS日標、GB國標等十多個國家和標準化組織發布的產品標準,以GB國標為例,囊括400多項現行國家標準,1500多個參數化驅動三維模型

,分為緊固件、軸承等15個小類。
供應商序列包含超過600家國內外零部件供應商的產品模型,如ABB,AIRTAC亞德客,CAMOZZI康茂勝,misumi米思米,IGUS,FAG,SKF,Harting,Paker,Panasonic松下,THK,SMC,NSK等等。系統內全部數據資源均由相應廠商核准並授權發布,且處於更新狀態,數據的精細度、準確性以及有效性能夠得以保障。產品數據的類別涉及連線、電氣、自動化、管路、型材、氣動、液壓、操作、工裝等眾多門類,可滿足機電產品設計者日常所需。

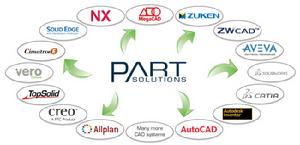

《PARTsolutions數據資源列表》多CAD系統原始數據集成接口

上述全部數據資源可通過相應的CAD數據接口套用於各類三維、二維機械或電氣設計系統,且可基於產品化的成熟接口程式進行客戶化設定。
PARTsolutions可提供數十種CAD原始(Native)數據集成接口,如常見的CATIA,Pro/E CREO,UG NX,

Inventor,SolidWorks,Solid Edge,AutoCAD等等。使用者通過運用數據接口可將零部件數據無損導入目標CAD系統,其格式和質量與本地建模無異,草圖、特徵、色彩、裝配等信息均可得以完整保留。
同時接口程式的升級均可隨本地CAD系統版本變化一併開展。
所謂原始(Native)數據格式,是相對於中間或中性(Neutral)數據格式而言,常見的中間格式包括STEP,IGES,STL,DXF等等,眾所周知,中間格式以其高效的數據通用性得到廣泛套用,但是對於數據屬性的完整性一直無法獲得更大進步。在這樣的基礎上,PARTsolutions系統通過獨有的多CAD原始數據接口,可將模型數據實現與多CAD系統的緊密集成,即保證了通用性又充分保證了數據各類屬性的完整性。實現與協同設計平台的緊密集成

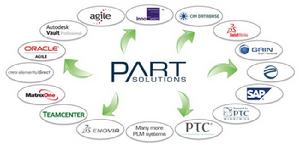

PARTsolutions提供針對多種PDM系統的集成數據接口,並可通過客戶化設定銜接企業現有數據管理流程,從而實現與整個PLM系統的融合式協同。


在實現與企業現有協同設計平台的數據集成後,CAD使用者通過PARTsolutions調用系統內模型數據後,模型被打開在當前使用者桌面的同時,被以鎖定的版本和狀態靜默保存於協同設計平台的指定存儲路徑下,並建立映射關係,當該模型由於各種原因被再次借用或調用時,會自動映射到該模型,從而保證模型數據在整個PLM環境下絕對唯一。實現與物料管理系統ERP的數據互動

PARTsolutions模型數據與用戶當前物料管理系統如ERP的數據互動,可實現“一物一號”的對應關係,即ERP中的一條物料對應PLM系統下的一個模型。與此同時,ERP系統中保存的物料基本信息,如物料代碼、分類號、基本材質、表面處理、中英文描述、量綱等屬性欄位均可通過系統掛載於模型本體,亦即在PARTsolutions系統內將所需屬性欄位“寫入”三維模型,並隨模型調用進入PLM後續諸流程,輔助明細表、BOM結構和物流、工藝等各相關環節。

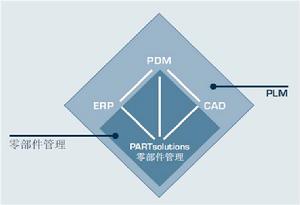

數據互動實現後,產品研發人員,即CAD終端使用者可通過PARTsolutions查找所需模型數據,並由此向ERP系統發出物料開放申請,待物料審批流程完成後,相關欄位和屬性信息將自動載入並顯示於PARTsolutions模型數據當中,後續使用者可清晰的查看到模型數據與ERP系統的關聯狀態,從而引導其使用現有已開放物料。在PARTsolutions系統下通過模型數據族表,使用者不僅可查看長、寬、高等幾何屬性,並可同時閱讀到當前用戶許可權下的可見ERP欄位及PDM許用狀態信息,實現使用者對模型各類幾何、非幾何屬性的完整查閱。PARTsolutions-PLM/ERP解決方案系統架構
PARTsolutions智慧型化零部件管理系統在企業PLM環境下“向上”集成ERP系統中保存的物料非幾何屬性,“向下”將包含完整屬性欄位的三維CAD模型經調用存儲至CAD/PDM系統。其基本的結構即為分別與現有PLM各系統實現緊密集成,同時不對或少對現有企業信息化的各相關流程進行影響的目標下進行嵌入式數據互動,而相應的數據接口又可以實現對相關各系統的功能進行支撐。

PARTsolutions的市場定位與版本劃分

PARTsolutions-PLM/ERP解決方案

面向大、中規模製造業企業級用戶,用戶已經全面開展基於三維、二維CAD系統的產品研發,且具備PDM/ERP等信息化系統。

PARTsolutions-CAD集成解決方案

僅面向CAD群組或單個用戶,以提供零部件數據資源為主要套用目的。

PARTsolutions線上免費解決方案

PARTsolutions的線上解決方案名為PARTcommunity,是基於web的零部件數據資源下載平台,使用者可通過註冊獲得激活郵件,並在首次登錄後設定所需的CAD格式,提供的原始CAD格式包括主流的三維、二維CAD格式及IGES,STEP,DXF,STL,SAT等中間格式。
平台囊括數百家國內外零部件廠商的產品模型,供註冊用戶以Pro/E Creo,CATIAInventorSolidWorksSolid EdgeAutoCAD,UG NX等格式下載所需模型數據用於本地產品研發。
