目前現狀
目前OTDR（
光時域反射儀）主流品牌國產有中電41所的AV6416、AV6418，中電34所的FS790。進口有日本安立MT9090A、日本橫河AQ1200，目前國產OTDR的測試距離及測試精度已大大提高，特別是中電41所的AV6416，測試距離超過80公里，事件盲區僅為1.6米，定價18500元，目前在
光纖到戶
FTTH驗收測試中得到廣泛使用。

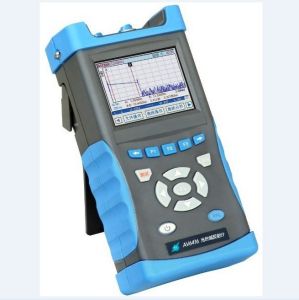

41所AV6416工作特徵
OTDR使用
瑞利散射和菲涅爾反射來表征光纖的特性。瑞利散射是由於光信號沿著光纖產生無規律的散射而形成。OTDR就測量回到OTDR連線埠的一部分散射光。這些背向散射信號就表明了由光纖而導致的衰減（損耗/距離）程度。形成的軌跡是一條向下的曲線，它說明了背向散射的功率不斷減小，這是由於經過一段距離的傳輸後發射和背向散射的信號都有所損耗。
給定了光纖參數後，瑞利散射的功率就可以標明出來，如果波長已知，它就與信號的脈衝寬度成比例：脈衝寬度越長，背向散射功率就越強。瑞利散射的功率還與發射信號的波長有關，波長較短則功率較強。也就是說用1310nm信號產生的軌跡會比1550nm信號所產生的軌跡的瑞利背向散射要高。
在高波長區（超過1500nm），瑞利散射會持續減小，但另外一個叫紅外線衰減（或吸收）的現象會出現，增加並導致了全部衰減值的增大。因此，1550nm是最低的衰減波長；這也說明了為什麼它是作為長距離通信的波長。很自然，這些現象也會影響到OTDR。作為1550nm波長的OTDR，它也具有低的衰減性能，因此可以進行長距離的測試。而作為高衰減的1310nm或1625nm波長，OTDR的測試距離就必然受到限制，因為測試設備需要在OTDR軌跡中測出一個尖鋒，而且這個尖鋒的尾端會快速地落入到噪音中。
瑞利散射是由於光信號沿著光纖產生無規律的散射而形成。OTDR就測量回到OTDR連線埠的一部分散射光。這些背向散射信號就表明了由光纖而導致的衰減（損耗/距離）程度。
菲涅爾反射是離散的反射，它是由整條光纖中的個別點而引起的，這些點是由造成反向係數改變的因素組成，例如玻璃與空氣的間隙。在這些點上，會有很強的背向散射光被反射回來。因此，OTDR就是利用菲涅爾反射的信息來
定位連線點，光纖終端或
斷點。
OTDR的工作原理就類似於一個雷達。它先對光纖發出一個信號，然後觀察從某一點上返回來的是什麼信息。這個過程會重複地進行，然後將這些結果進行平均並以軌跡的形式來顯示，這個軌跡就描繪了在整段光纖內信號的強弱。
盲區概念
圖五 測量事件盲區Fresnel 反射引出一個重要的 OTDR 規格，即盲區。有兩類盲區：事件和衰減。兩種盲區都由 Fresnel 反射產生，用隨反射功率的不同而變化的距離（米）來表示。盲區定義為持續時間，在
此期間檢測器受高強度反射光影響暫時“失明”，直到它恢復正常能夠重新讀取光信號為止，構想一下，當您夜間駕駛時與迎面而來的車相遇，您的眼睛會短期失明。在 OTDR 領域裡，時間轉換為距離，因此，反射越多，檢測器恢復正常的時間越長，導致的盲區越長。絕大多數製造商以最短的可用脈衝寬度以及單模光纖 -45 dB、多模光纖 -35 dB 反射來指定盲區。為此，閱讀規格表的腳註很重要，因為製造商使用不同的測試條件測量盲區，尤其要注意脈衝寬度和反射值。例如，單模光纖 -55 dB 反射提供的盲區規格比使用 -45 dB 得到的盲區更短，僅僅因為 -55 dB 是更低的反射，檢測器恢復更快。此外，使用不同的方法計算距離也會得到一個比實際值更短的盲區。
事件盲區
圖 6. 衰減盲區事件盲區是 Fresnel 反射後 OTDR 可在其中檢測到另一個事件的最小距離。換而言之，是兩個反射事件之間所需的最小光纖長度。仍然以之前提到的開車為例，當您的眼睛由於對面車的強光刺激睜不開時，過幾秒種後，您會發現路上有物體，但您不能正確識別它。轉過頭來說 OTDR，可以檢測到連續事
件，但不能測量出損耗（如圖 4 所示）。OTDR 合併連續事件，並對所有合併的事件返回一個全局反射和損耗。為了建立規格，最通用的業界方法是測量反射峰的每一側 -1.5 dB 處之間的距離（見圖 5）。還可以使用另外一個方法，即測量從事件開始直到反射級別從其峰值下降到 -1.5 dB 處的距離。該方法返回一個更長的盲區，製造商較少使用。
圖四 合併長盲區事件
使得 OTDR 的事件盲區儘可能短是非常重要的，這樣才可以在鏈路上檢測相距很近的事件。例如，在建築物網路中的測試要求 OTDR 的事件盲區很短，因為連線各種數據中心的光纖跳線非常短。如果盲區過長，一些連線器可能會被漏掉，技術人員無法識別它們，這使得定位潛在問題的工作更加困難。
衰減盲區
衰減盲區是 Fresnel 反射之後，OTDR 能在其中精確測量連續事件損耗的最小距離。還使用以上例子，經過較長時間後，您的眼睛充分恢復，能夠識別並分析路上可能的物體的屬性。如圖 6 所示，檢測器有足夠的時間恢復，以使得其能夠檢測和測量連續事件損耗。所需的最小距離是從發生反射事件時開始，直到反射降低到光纖的背向散射級別的 0.5 dB，如圖 7 所示。
盲區的重要性
短衰減盲區使得 OTDR 不僅可以檢測連續事件，還能夠返回相距很近的事件損耗。例如，可以得知網路內短光纖跳線的損耗，這可以幫助技術人員清楚了解鏈路內的情況。
盲區也受其他因素影響：脈衝寬度。規格使用最短脈衝寬度是為了提供最短盲區。但是，盲區並不總是長度相同，隨著脈衝變寬，盲區也會拉伸。使用最長的可能的脈衝寬頻會導致特別長的盲區，然而這有不同的用途，下文會提到。
動態範圍
圖 7. 測量衰減盲區動態範圍是一個重要的 OTDR 參數。此參數揭示了從 OTDR 連線埠的背向散射級別下降到特定噪聲級別時 OTDR 所能分析的最大光損耗。換句話說，這是最長的脈衝所能到達的最大
光纖長度。因此，動態範圍（單位為 dB）越大，所能到達的距離越長。顯然，最大距離在不同的套用場合是不同的，因為被測鏈路的損耗不同。連線器、熔接和分光器也是降低 OTDR 最大長度的因素。因此，在一個較長時段內進行平均並使用適當的距離範圍是增加最大可測量距離的關鍵。大多數動態範圍規格是使用最長脈衝寬度的三分鐘平均值、信噪比 (SNR)=1（均方根 (RMS) 噪聲值的平均級別）而給定。再次請注意，仔細閱讀規格腳註標註的詳細測試條件非常重要。
憑經驗，我們建議選擇動態範圍比可能遇到的最大損耗高 5 到 8 dB 的 OTDR。例如，使用動態範圍是 35 dB 的單模 OTDR 就可以滿足動態範圍在 30 dB 左右的需要。假定在 1550 nm 上的典型光纖典型衰減為 0.20 dB/km，在每 2 公里處熔接（每次熔接損耗 0.1 dB），這樣的一個設備可以精確測算的距離最多 120 公里。最大距離可以使用光纖衰減除 OTDR 的動態範圍而計算出近似值。這有助於確定使設備能夠達到光纖末端的動態範圍。請記住，網路中損耗越多，需要的動態範圍越大。請注意，在 20 μ 指定的大動態範圍並不能確保在短脈衝時動態範圍也這么大，過度的軌跡過濾可能人為誇大所有脈衝的動態範圍，導致不良故障查找解決方案。
Android版的OTDR模組
目前都是攜帶型或手持式的OTDR，攜帶，列印，存儲等都有不便，如今Android手機和平板都普及到每個人手中，台灣捷耀Radiantech公司研發了OT-9000系列OTDR模組，配個人帶有USB TOG功能的安卓終端移動設備就可以操作，套用方便。
OT-9000系列帶有內置光功率計,超便攜的設計, 重量輕便, 質量可靠, 操作簡單快速解決PON DSN，FTTX，CATV的光纖測試, 光纖接頭定位,光纖網的斷裂和不完善之處的問題。 OT-9000 系列沿著光纖查明事件點並且顯示在和筆記本一樣輕便的便攜設備:平板電腦和手機, 可支持 Android 4.x 或者 Windows XP/Windows 7 作業系統.
套用軟體用於數據的分析、處理和儲存. 帶有UBS接口, 使 OT-9000能更簡單的通過便攜設備傳輸數據到雲端。
