康明斯發動機的識別
NT855是康明斯NT855系列發動機。
NTA855–C300

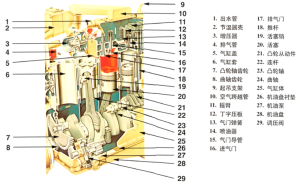

NT855示意圖 855=排量(升)
A=發動機有中冷
T=發動機帶增壓
N=系列(發動機家族)
300=最大制動功率
C=套用代碼
A=農業
C=工程機械
D=發電機驅動機
F=消防泵
G=發電機組
L=內燃機車
M=船機
P=動力單元
R=軌道車
T=軍事作戰車
855系列總拆卸
總拆卸的步驟
一.油位尺托架
二.啟動馬達
三.交流發電機
1.先鬆緩皮帶張力調整螺栓。再將V形皮帶取下來。
四.防腐蝕器
1.旋緊冷卻水進出口閥，取下元件丟掉。
五.控制、冷卻水、吸氣、燃料的連線配件
1.將節流閥、離合器等的控制環拆下
2.將散熱器軟管、水旁通管等的冷卻水連線導管拆下
3.將燃料連線軟管、管道拆下
4.將冷卻水導管及油管拆下
5.將吸氣管拆下
將渦輪增壓器、PT泵、油泵、水泵等的連線管道拆下時，其進出口需用膠紙帶把它封起來，以防塵埃跑進步。
發動機外部用蒸氣洗滌
六.渦輪增壓器
1.將回油管拆下
2.將給油管拆下
3.將渦輪增壓器拆下
七.活塞冷卻噴咀
八.直流式濾油器
將中心螺栓拆下，從油冷卻器上把它取下。
九.油冷卻器
1.將水歧管至油冷卻器的水管拆下
2.將冷卻器進出口油管拆下
3.按油冷卻器、支架的順序將其拆下。
十.排氣歧管
固定螺栓燒粘時，使用煤油、柴油或機油浸泡可使它易於旋鬆。
鎖板、墊片如有損壞應換新
十一.恆溫器殼
十二.水歧管
安裝於發動機台上
此後的拆卸工作，最好使用專用發動機台
安裝於發動機台的步驟
1.將機台接合器裝於發動機展開台上
2.將水頂板拆下，而裝上接合器板
3.利用發動機提升托架，而用提升固定用具把它吊起
4.將發動機安裝於展開台上
十三.張緊皮帶輪、長進托架
1.將V形皮帶張力調整螺栓旋鬆，而取下V形皮帶
2.拆下鎖緊螺母，而將皮帶輪總成取下
3.將張緊輪托架拆下
十四.水泵
1.將泵進口連線管拆下
2.將V形皮帶張力調整螺栓旋鬆，而取下V形皮帶
3.將水泵取下
十五.減震器
減震器若有衝擊痕跡或傷痕，將會失去正常機能，故拆裝時應注意。
十六.曲軸皮帶輪
1.在飛輪上裝上雙頭螺栓等防止發動機旋轉
2.將皮帶輪固定螺母拆下
3.用拉力器將皮帶拉出
十七.前支架
十八.輔助驅動皮帶
1.拆下鎖緊螺母
2.用專用工具將皮帶輪拆下
3.將鍵由軸上拆下
4.拆卸時，注意不要使吊環、隔板掉進齒輪箱內
十九.燃料濾清器
二十.PT泵
1.燃料管道與軟管先要拆下泵側連線部分。
2.拆下固定螺栓，將泵提起二穩步拆卸。
泵的燃料進出口應蓋上蓋子，以防塵埃跑進去。
二十一.輔助驅動機構
將固定螺栓拆下，邊用塑膠錘敲打邊進行拆卸。
二十二.油泵
1.將連線著的管道全部拆下。
2.拆下固定螺栓，邊緩慢拉出邊進行拆卸。
二十三.動力輸出端回油泵
1.將連線著的管道全部拆下
2.由飛輪殼上將泵拆下。
二十四.通氣裝置
二十五.搖臂殼蓋
二十六.搖臂殼
1.將閥與噴油器的調整螺釘鎖緊螺母旋鬆，將全部調整螺釘選出1、2扣，避免噴油器、推桿承受過大壓力。
拆下固定螺栓，由氣缸頭將總成拆下。
二十七.推桿
將裝入位置用貨簽等作標誌，若無異常，再裝配時，可與同一推桿成對安裝而使因磨損二產生的定時誤差減少到最低限度。
二十八.十字頭
二十九.燃料接管
將節流螺釘拆下，拔出燃料接管。
三十.噴油器
1.將噴油器固定螺栓拆下，取下卡夾
2.將凸沿環撥出
3.用專用工具將噴射器卸下
若將噴射器倒置，凸沿將會脫落，故需注意。
噴油器應按氣缸號碼加以整理，操作時，注意不要使它有所損傷。
三十一.氣缸頭
拆下固定螺栓，將頭吊起拆卸。
在地面上鋪上後紙，以免頭下部受到損傷。
三十二.壓縮放鬆軸
將氣缸組後部的軸固定螺釘拆下後再把它拔出。
三十三.凸輪推桿
1.將殼固定螺栓拆下
2.將殼總成輕輕撬開，由定位銷拆下
3.檢查填密片的厚度與數量，並把它記錄下來
裝配時，應裝上同一厚度與數量的新填密片，進行定時調整時，適應需要對全部填密片厚度進行調整。
三十四.飛輪
1.拆下固定螺栓
2.將兩隻導向螺栓裝上，並將兩隻衝壓螺栓互動地旋進，而拆下飛輪。
三十五.動力輸出端齒輪裝置
三十六.飛輪殼
1.將殼背面的油盤固定螺栓拆下
2.將殼固定螺栓拆下
3.用鋼絲繩將殼吊著，或將導向螺栓裝上，邊用塑膠錘敲打邊把它拆下。
三十七.油盤
在飛輪上的兩隻固定螺栓要用軟沖頭邊敲打，邊把它拔出。
三十八.後密封
三十九.後蓋
四十.齒輪箱蓋、前密封
將固定螺栓拆下，裝上導向雙頭螺栓，邊用塑膠錘敲打，邊把它取下。
四十一.凸輪軸
將固定螺栓拆下，邊旋轉凸輪軸，把它提起而穩步取出。
四十二.活塞、連桿總成
1.用細砂紙（60號左右）將缸套內壁上部碳拂拭乾淨。
將碳擦掉時，先要旋轉曲軸使氣缸達到下死點，然後再進行；而且要用空氣完全吹乾淨後，再進行下面的氣缸拆卸作業。
2.檢查連桿蓋上是否有核對符號（氣缸號碼及方向），如果沒有，則需作上記號
3.將連桿蓋拆下
過緊時，可用塑膠錘輕敲拆卸
4.一面注意不要傷到缸套，一面用木棍將連桿、活塞總成輕輕推出拆卸
5.連桿與蓋應成對簡單配裝以免裝配時，裝錯，並把它跟軸承一起整理好。
6.用環形擴展器將活塞環拆下，按氣缸號碼整理好
7.拔取活塞銷時，先要將彈性擋環拆下，並將活塞浸漬於熱水中。
拔取活塞銷時，若加以敲打或用力過猛，則將使活塞銷孔發生損傷，故不可這樣做。
四十三.缸套
把去之前，應先測定缸套突出量與內徑
用缸襯拆卸器把它拉出。
四十四.曲軸、主軸承
拆下曲軸之前，應先測定端板。
檢查主軸承蓋上是否有核對符號（氣缸號碼、裝入位置），若無符號，則需作上。
應按下列順序進行拆卸
1.將主軸承蓋固定螺栓拆下，用蓋拆卸器把它拆下
2.將下部軸承與止推軸承拆下
3.用整上乙烯管或橡膠管的吊具或繩索將曲軸吊起而進行拆卸
4.將上部軸承拆下，跟蓋和下部軸承一起按號碼整理好。
