Mos管開關電路

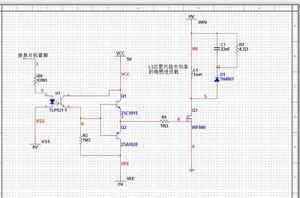

MOS管開關電路是利用一種電路，是利用MOS管柵極（g）控制MOS管源極（s）和漏極（d）通斷的原理構造的電路。MOS管分為N溝道與P溝道，所以開關電路也主要分為兩種。

基本信息

• 中文名：Mos管開關電路
• 英文名：MOS switching circuit
• 出處：物理學

• 組：N溝道與P溝道

P溝道MOS管開關電路

PMOS的特性，Vgs小於一定的值就會導通，適合用於源極接VCC時的情況（高端驅動）。需要注意的是，Vgs指的是柵極G與源極S的電壓，即柵極低於電源一定電壓就導通，而非相對於地的電壓。但是因為PMOS導通內阻比較大，所以只適用低功率的情況。大功率仍然使用N溝道MOS管。

N溝道mos管開關電路

NMOS的特性，Vgs大於一定的值就會導通，適合用於源極接地時的情況（低端驅動），只要柵極電壓大於參數手冊中給定的Vgs就可以了，漏極D接電源，源極S接地。需要注意的是Vgs指的是柵極G與源極S的壓差，所以當NMOS作為高端驅動時候，當漏極D與源極S導通時，漏極D與源極S電勢相等，那么柵極G必須高於源極S與漏極D電壓，漏極D與源極S才能繼續導通。
