Microwire簡介
概述
Microwire串列接口是SPI的精簡接口，能滿足通常外設的需求。
簡介
Microwire串列接口是一種簡單的四線串列接口，由串列數據輸入（SI）、串列數據輸出（SO）、串列移位時鐘（SK）、晶片選擇（CS）組成，可實現高速的串列數據通訊。
工作原理
簡介
Microwire匯流排是美國國家半導體（NS）公司推出的三線同步串列匯流排。這種匯流排由一根數據輸出線（SO）、一根數據輸入線（SI）和一根時鐘線（SK）組成 （但每個器件還要接一根片選線）。原始的Microwire匯流排上只能連線一片單片機作為主機，匯流排上的其它設備都是從機。此後，NS公司推出了8位的COP800單片機系列，仍採用原來的Microwire匯流排，但單片機上的匯流排接口改成既可由自身發出時鐘，也可由外部輸入時鐘信號，也就是說，連線到匯流排上的單片機既可以是主機，也可以是從機。為了區別於原有的Microwire匯流排，稱這種新產品為增強型的Microwire/PLUS匯流排。增強型的Microwire/PLUS匯流排上允許連線多片單片機和外圍器件，因此，匯流排具有更大的靈活性和可變性，非常適用於分散式、多處理器的單片機測控系統。要改變一個系統，只需改變連線到匯流排上的單片機及外圍器件的數量和型號。
典型結構

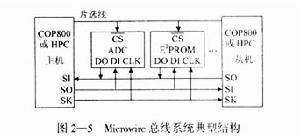

Microwire匯流排系統的典型結構如下圖所示
Microwire
