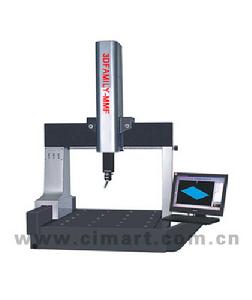

MMF系列手動三坐標測量機

MMF系列手動三坐標測量機

型號:MMF564 2、三軸導軌均採用高精密天然花崗岩,使三軸具有相同的溫度特性,保證測量過程中良好的溫度穩定性及剛性。 3、三軸導軌均採用自潔式預載荷高精度空氣軸承,使運動更平穩,導軌永不受磨損。

基本信息

品牌: 3DFAMILY 型號: MMF564 操作方式: 手動
功能: 三維測量 精度 : 3.5μm 軟體: DMIS
其它型號: MMF786

產品介紹

MMF系列手動三坐標測量機是同類產品性能價格比最好的一款測量儀器之一,該機的精度可以達到微米,該測量機所使用的3D-DMIS手動版測量軟體具有友好的用戶界面,操作非常簡單,即使操作者並不熟悉測量操作,也可以在使用它一兩天后就可以測量複雜的工作。

產品特點

1、整機設計採用單邊活動橋式結構,該結構大幅降低了活動框架的重量,顯著提高了系統的運動性能,確保了測量精度及穩定性。
2、三軸導軌均採用高精密天然花崗岩,使三軸具有相同的溫度特性,保證測量過程中良好的溫度穩定性及剛性。
3、三軸導軌均採用自潔式預載荷高精度空氣軸承,使運動更平穩,導軌永不受磨損。
4、長度測量系統採用英國 RENISHAW 的自粘開放式金屬光柵尺,使光柵尺與花崗岩基體的熱膨脹係數接近,從而提高設備的穩定性。
5、測量結果可以直接輸出成標準數據文檔(IGES或DXF),支持逆向工程。

技術參數

要型號 MMF564
測量行程(mm) 500×600×400
全機尺寸(mm) 930×1010×2180
機器重量 850
光柵尺解析度 0.5
軟體 3D-DMIS通用測量軟體
測量精度 (3.5+L/300)μm
Z軸平衡 配重塊
鎖緊系統 氣動鎖緊
機器承量 500kg
壓縮空氣 0.4MPA(4kgf/cm2)
空氣耗量 40L/min
使用環境 電源供給:110V~220V±10% 50/60HZ 溫度:20±5℃ 濕度:45%-75%
保修期 1年

套用領域

廣泛套用於汽車、電子、五金、塑膠、模具等行業中,可以對工件的尺寸、形狀和形位公差進行精密檢測,從而完成零件檢測、外形測量和過程控制等任務。
