MK-57垂直發射系統

Con Con Con

發展沿革

飛彈是朱姆沃爾特級驅逐艦最重要的火力來源，

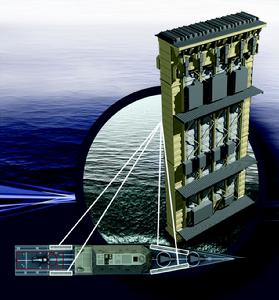

聯合防衛公司與雷神新開發的MK-57先進垂直發射系統（AVLS，亦稱為PVLS周邊垂直發射系統）是DDG-1000的主要飛彈發射裝置，是從聯合防衛先前開發的Cocoon垂直發射系統演變而來的。Cocoon最初是安裝於甲板表層、無須貫穿艦體的輕型VLS，演變成PVLS之後演變成設定於艦體內部的重型VLS，重量足足增加了60%。

設計特點

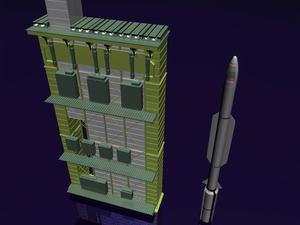

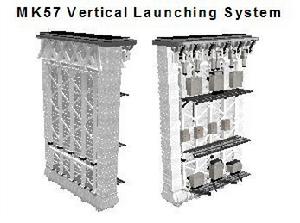

MK-57 以四管為一個單元的結構，每個單元重1

5.24噸，長4.33m，寬2.29m，高度7.925m，單一飛彈窖寬度為71厘米，深度7.19m。AVLS主要用於裝填各式對地攻擊飛彈、海麻雀發展型(ESSM)近程防空飛彈以及標準系列防空飛彈，其模組化程度與可維修性較現有的MK-41 VLS更高，安全設計也更好，具有阻擋爆震衝擊、被擊中時保護艦艇內部的功能。AVLS採用先進開放式軟硬體架構與模組化延伸電子元件（Canister Electronic Unit，CEU），並通過模組化控制單元（Module Controller Unit，MCU）與艦上TSCE共同運算環境相容，能更經濟而迅速地整合各種現有或新開發的飛彈，只需要更換新的飛彈控制與軟體介面，而不需更動發射器本身的軟硬體，這是MK-41所辦不到的；發射器的飛彈控制系通過CEU電子模組與艦上戰鬥系統連線，所以飛彈只需採用與CEU相容的介面即可。
AVLS另一個組件就是艙蓋控制總成（Hatch Control Assembly，HCA），包含艙蓋控制單元（H

atch Control Unit，HCU）與艙蓋驅動單元（Hatch Drive Unit，HDU），負責控制飛彈發射器與排氣道的艙蓋。AVLS也擁有新的排煙系統，能讓飛彈發動後的廢氣順暢地排出， 能容納火箭推力比現役彈種增加45%的新飛彈。此外，AVLS的發射管內徑比MK-41大得多，所以能裝填MK-41塞不下的武器，例如某些彈道飛彈獵殺載具等；當然，長程防空與反彈道飛彈，原本並不再DDG-1000的設計範圍內，但隨著計畫逐漸演變與數量刪減，美國海軍已經在2010年對DDG-1000原有的雷達架構進行重大變更，因此未來DDG-1000很可能逐漸演變成具備長程防空與反彈道飛彈能力，例如引進標準SM-2區域防空飛彈與SM-3反彈道飛彈等。
