MAX7375

MAX7375

♦工廠調諧振盪器 ♦無需外部元件 ♦45%至

概述:

MAX7375為矽振盪器,用於取代陶瓷諧振槽路、晶振或晶體振盪器模組,在微控制器和UART的3V、3.3V或5V套用中用作時鐘源,可有效降低系統成本。MAX7375為完全集成的振盪器,帶有滿擺幅、50%占空比方波輸出。可直接產生振盪頻率,無需瑣相環。設定或調整頻率時無需任何附加器件。與典型晶振和陶瓷諧振槽路不同的是,MAX7375具有高度抗震和抗EMI特性。高輸出驅動電流、無高阻節點也使振盪器不易受惡劣或潮濕工作條件的影響。MAX7375較寬的工作溫度範圍使該款振盪器非常適合室內和汽車環境的套用。採用節省空間的3引腳SC70或SOT23封裝,並提供標準或者非標準的工廠預置頻率,頻率範圍從600kHz到9.99MHz。

基本特性:

♦2.7V至5.5V工作

♦工廠調諧振盪器(600kHz至9.99MHz)

♦無需外部元件

♦±10mA輸出驅動電流

♦45%至55%最大占空比

♦5ns輸出上升和下降時間–低EMI

♦極低的EMI敏感度–無高阻節點

♦微型表面貼封裝(SC70、SOT23)

♦-40°C至+125°C工作溫度範圍

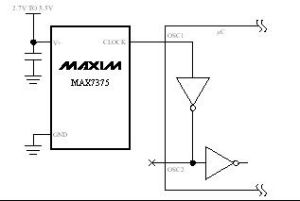

典型套用電路

電路圖電路圖
