M2HB重機槍[軍事武器槍械]

M2白朗寧機槍(M2 Machine Gun)俗稱0.50重機槍(Browning Machine Gun，Cal. .50，M2HB，Flexible.)，是由 約翰·摩西·白朗寧設計的大口徑重機槍，發射12.7×99毫米(.50BMG)大口徑彈藥，常見用於步兵架設的火力陣地及軍用車輛如坦克、裝甲運兵車等，主要用途是攻擊輕裝甲目標，集結有生目標和低空防空。從1921年就開始使用服役至到21世紀。

製造背景

M2的.50BMG彈藥由美國溫徹斯特連發武器公司開發，主要是對抗第一次世界大戰時德國的13毫米口徑反坦克步槍彈藥。為了趕進度，設計師白朗寧（1855～1926）和溫徹斯特公司的技術人員合作，在M1917式白朗寧重機槍的基礎上研製成12.7mm口徑機槍。M2式白朗寧大口徑重機槍其實是M1917式白朗寧重機槍（7.62mm口徑）的放大版，於1921年正式定型，列為美軍的制式裝備。美軍當時命名為M1921，裝有水冷散熱裝置，該槍增加了一個液壓緩衝器，以吸收過大的槍管後坐力，並且液壓緩衝器內油的流量可調，射速隨著流量可變。

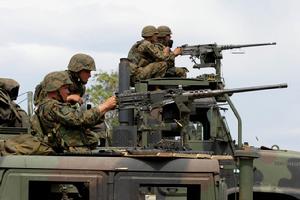

黑鷹墜落中的M2HB

為了防止走火，增加了後阻鐵；為了便於雙手操作，去掉了小握把，改為裝在機匣後方的雙握把。1920年代開發防空及反裝甲用途，研製成第一挺氣冷式12.7mm口徑重型機槍。1932年，美軍對M1921進行改進後正式被命名為M2，換成質量小的帶氣冷式槍管。當時為解決持續射擊槍管容易過熱的問題於1933年又研製出了帶重槍管的M2式機槍，稱為M2HB式，後來更推出了可快速更換槍管的M2QCB及輕量版本，一直沿用至今。

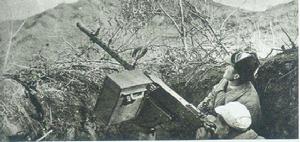

值班的我志願軍高射機槍小組使用的M2HB

美國M2HB式機槍是世界上最著名的大口徑機槍之一，目前有50多個國家裝備，而且大多數西方國家都使用。美國軍隊除裝備帶三腳架的M2HB式機槍外，還將它配裝在輕型吉普車和步兵戰車上，作地面支援武器使用，也作坦克上的並列機槍使用。

結構特點

M2HB重機槍[軍事武器槍械]

M2大口徑機槍採用大口徑.50 BMG彈藥有火力強、彈道平穩、極遠射程的優點，射速每分鐘450至550發（第二次世界大戰時航空用版本為每分鐘600至1200發）及後坐作用系統令其在全自動發射時十分穩定，命中率亦較高，但低射速也令M2的支持火力降低。

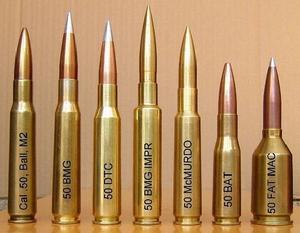

M2機槍使用的彈藥

該槍採用槍管短後坐式工作原理，卡鐵起落式閉鎖結構。射擊時，隨著彈頭沿槍管向 前運動，在膛內火藥氣體壓力作用下，槍管和槍機同時後坐。彈頭飛出槍口後，閉鎖卡鐵離開楔閂上的閉鎖支承面，其兩側的銷軸被定型板上的開鎖斜面壓下，於是整個閉鎖卡鐵脫離槍機下的閉鎖槽，槍機開鎖。隨後，槍管節套猛撞內設的鉤形加速子，加速子上端撞擊槍機尾部，加速槍機後坐。該槍設有液壓緩衝機構，槍管和節套後坐時，液壓緩衝器的活塞被推向後，壓縮緩衝器管內的油液，使其從活塞四周的油管內壁之間的縫隙向前逸出，對後坐產生緩衝作用。槍機復進時，槍機尾部的凸起撞擊加速子上端使其向前迴轉，加速子釋放液壓緩衝器簧，推動槍管和節套復進。閉鎖卡鐵在楔閂上的閉鎖斜面的作用下強制上抬，進入槍機下的閉鎖槽中，槍機閉鎖。

該槍採用單程輸彈、雙程進彈的供彈機構，撥彈桿尾端的導柱卡入槍機頂部的曲線槽內，當槍機做往復運動時，實現供彈動作。

該槍採用簡單的片狀準星和立框式表尺，準星和表尺都安置在機匣上。

該槍發射12.7×99mm口徑槍彈，包括有普通彈、穿甲燃燒彈、穿甲彈、曳光彈、穿甲曳光彈、穿甲燃燒曳光彈、脫殼穿甲彈、硬心穿甲彈、訓練彈等。

M2式白朗寧大口徑重機槍發射M2普通彈時的最大射程可達2500米（1.9英里），裝在M3三腳架亦有1800米（1.2英里）的有效射程。M2式白朗寧大口徑重機槍淨重38公斤（84磅），其M3三腳架時全重20公斤（44磅），V字扳機裝在機匣尾部並附有兩個握把，射手可通過閉鎖或開放槍機來調節全自動或半自動發射。M2用途廣泛，為了對應不同配備，它更可在短時間內改為機匣右方供彈而無須專用工具。

圖片中彈藥類型：第一個是.50口徑子彈，M2重機槍；第二個是.50白朗寧機槍（BrowningMachineGun）；

M2HB重機槍[軍事武器槍械]

第三個是埃里克·丹尼斯（Eric Danis）開發的一種法國步槍彈，用來應付歐洲對.50白朗寧機槍彈加以限制的法規。作為禁止在加利福尼亞銷售使用.50白朗寧機槍彈的2004年.50白朗寧機槍彈法案（.50 Caliber BMG Regulation Act of 2004）的回應，這個州的遠程射手們開始使用這種彈藥來遵守新法規。由於使用.50白朗寧機槍彈的武器在澳大利亞也被用，.510 DTC也在那裡使用以便遵守法規。

.510 DTC EUROP彈使用和.50白朗寧及槍彈一樣的彈頭，但是藥筒的直徑有微小的差別。其藥筒要比標準白朗寧彈短2.5毫米，收口也更陡峭..510 DTC藥筒可以用截短和熱加工白朗寧彈藥筒的方法製造。但是因為直徑不同，使用白朗寧彈的槍枝無法安全發射.510 DTC彈，反之亦然，因此使用.510 DTC彈不會違法相關法規。為了避免混亂，美國.510 DTC步槍生產商稱這種彈藥為“.50 DTC”，避免人們產生使用這種彈藥的武器口徑超過0.5英寸的印象，進而導致其按照1934年國家火器法案（the 1934 National Firearms Act）被歸為“毀滅性武器”（Destructive Devices），就像使用.50白朗寧彈的步槍在加利福尼亞受到限制那樣。

第四個是.50白朗寧機槍彈改進型（IMPR=Improvememt）；第五個可能是比賽用步槍彈，和Lynn McMurdo有關係——這位老兄是美國.50口徑射手協會（Fifty Caliber Shooters Association，FCSA ）的會長；

第六個是M40系列106毫米無后座力炮上的M8C試射槍使用的M48A1曳光示蹤彈，BAT是營級反坦克（Battalion Anti-Tank）的縮寫。這種彈藥比白朗寧彈要短。

最後一個是.50彈藥中最大的一種——50 FAT MAC彈（翻譯成胖麥克吧），由步槍生產商蓋爾·麥克米蘭（Gale McMillan）開發。胖麥克彈使用了改裝的20毫米火神炮彈藥的藥筒，收口達到30度，長度也被截短至2.6英寸，因此頸部很短。底火窩進行了改進以便安裝不鏽鋼點火筒和標準白朗寧彈的底火。雖然.50白朗寧改進型彈（就是前面提到的.50 BMG IMPR）可以達到914.4米/秒，胖麥克可以將相同的彈頭推到1036.92米/秒。

基本規格

總重量 38.2千克（空槍）、58.2千克（連三腳架)﹑58千克（空槍，無三腳架）

全長 1653毫米

槍管長度 1,143毫米

彈藥 12.7×99毫米（.50BMG)

M2HB重機槍[軍事武器槍械]

口徑 12.7毫米

射速450-580發/分

槍口初速930米/秒

有效射程1800米

最大射程 2500米

供彈方式 彈鏈供彈

瞄準具型式 可調機械照門

衍生型

在美國軍隊服役的M2有大量衍生型，美軍以不同命名作識別，其他國家亦有相似分類。

白朗寧M1921水冷式機槍亦叫作M2，全稱為Browning Machine Gun,Cal. .50,M2,Water-Cooled,Flexible，但白朗寧M2沒有水冷型號。

重型槍管氣冷式M2可分為三個小分類：

步兵型-Browning Machine Gun,Cal. .50,M2,HB,Flexible，步兵用的版本

同軸機槍型-Browning Machine Gun,Cal. .50,M2,HB,Fixed，安裝在坦克上的版本

炮塔型-Browning Machine Gun,Cal. .50,M2,HB,Turret，安裝在裝甲車上的版本

飛機及直升機上亦有採用以上版本，名為AN/M2。

M2經常被用作飛機上的遙控式固定武器或航空用機槍，又名AN/M2( .30及 .50口徑名稱相同），遙控式的M2以電子或線傳扳機擊發。飛機上的M2採用較輕型的槍管、以飛行時的吸風達至散熱效果，美軍官方命名為Browning Machine Gun,Aircraft,Cal. .50,M2，在機頭的固定版本名字加上Fixed，機組人員的空用機槍型號名叫Flexible。M213是AN/M2的現代化型號，安裝在直升機的機門上。

GAU-15/A屬於M2系列的型號，GAU-16/A是GAU-15/A的改進型號，改良了握把及瞄準具。GAU-18/A（XM218）是M2/M3的美國空軍輕量化型號，安裝在MH-53JPave low II及HH-60直升機上。GAU-18/A沒有採用重槍管，機匣左面供彈，右面排出彈殼。GAU-18/A裝有軟性供彈滑槽及彈箱，彈鏈通過滑槽進入機匣，彈箱連滑槽最多可搭載1700發子彈。

M3是M2的專用遙控擊發版本，射速比M2更高。M3可分為兩個型號。一種是遙控擊髮型號，名為FN M3P，用於復仇者防空系統。另一種型號是M3M固定式機槍，美國空軍及海軍命名為GAU-21/A，裝於直升機上。

M296是M2/M3遙控機槍的改良型，一般用於直升機武器系統，如OH-58直升機。M296與其他遙控擊發的M2不同，不能單發。

M2 E-50是一個實行中的長期升級計畫，主要是把步兵及美國陸軍服役的M2加裝可快速更換的槍管（QCB）、戰術導軌、消焰器、及手動保險制。其後新製造的M2重機槍亦會以M2 E-50為生產制式。

FN公司改進型

1980年代以後，隨著部隊裝備的戰鬥車輛及飛機等防護的加強，原來的12.7mm機槍/彈藥系統對摧毀BMP這一類型的各種步兵戰鬥車輛已顯得無能為力，所以這類機槍/彈藥系統面臨著在軍隊裝備中被廢棄的危險。比利時FN公司採取了以下重要措施，使12.7mm機槍/彈藥系統又獲得了新的生命力。

（1）將12.7mm白朗寧M2HB重機槍改為M2HB－QCB槍管快速更換式重機槍。

（2）設計與採用了一種高性能槍彈--12.7mmAPEI169穿甲爆炸燃燒彈。

（3）為使部隊現有12.7mm機槍繼續發揮作用，設計了一套簡單可行的槍管快速更換裝置。換上這套裝置，現有的機槍都能快速更換槍管。

改進後的12.7mm機槍/彈藥新系統，大大地挖掘了彈藥的威力潛力，使用性能更好，它可以在有效射程內摧毀掩體、對付輕型裝甲車輛、輕型飛機和武裝直升機以及各種小型艦船，而且在火力壓制方面，還有特殊的威懾作用，從而使12.7mm機槍停滯多年以後，又重新活躍起來，並繼續在世界許多國家的武器裝備系統中占有重要地位。

特點及主要改進

12.7mm口徑白朗寧M2HB－QCB重機槍的基本結構與白朗寧M2HB重機槍相同，僅局部結構稍有改進。該槍是一種採用槍管短後坐式自動原理、分離式彈鏈供彈的武器，射擊開始時，用手將槍機打開再關閉，使槍呈待髮狀態。幾種不同的機槍均可按使用要求，採用左方或右方供彈。整個武器堅固實用，並以操作維護簡單而著名。其特點和主要改進如下。

（1）有3種不同式樣的槍管供用戶選用：標準型、槍管內膛鍍鉻型、鎢鉻合金槍管及內膛鍍鉻型。

（2）FN公司既可供應12.7mm白朗寧M2HB－QCB重機槍，也可單獨供應轉換裝置。

QCB轉換裝置可使現服役中的任何一挺白朗寧M2HB重機槍轉換成M2HB－QCB槍管快速更換型重機槍。

轉換裝置包括：一個槍管、一個槍管連線套、一個管尾卡鎖、一個用於槍管支撐套筒的補償片、一個槍管支撐套筒和一個加速器。採用這套轉換裝置，不必使用QCB的新槍管。因為工廠在設計時M2HB的槍管已與QCB系統完全一樣。此外增加了一個加速器，從而提高了這種機槍的性能。除了QCB轉換裝置的零件外，其他所有零件都可以與原來的M2HB機槍零件互換使用。

採用QCB槍管快速更換裝置後有以下優點：增加了安全性；通過調整可消除槍機頭部間隙；節省了時間；機槍實現了單人操作；縮短了使用者易受攻擊的時間。

（3）採用QCB槍管快速更換型機槍及APEIFN169穿甲爆炸燃燒彈，是提高0.50英寸機槍作戰效能的一種新方法。

因為APEI槍彈在目標區域內，增大了破片散布和爆炸燃燒效能，所以增強了對敵方目標的殺傷破壞性。因此APE1槍彈給0.50英寸機槍帶來了一個嶄新的輪廓。這一新的系統成為一種理想的反直升機、低空飛行的戰鬥-轟炸機、運輸機和裝甲人員輸送車的武器。

（4）採用了合成後坐助力器

採用這個附屬裝置後，使0.50英寸機槍用銅殼或塑膠彈殼（星形或美國卷邊）空包彈以全自動方式發射時，能有效地模擬實彈工作狀態（A）。此外，它在使用塑膠彈頭訓練彈（PT）時，取消了槍口栓塞（B）。

（5）0.50英寸機槍既可發射原有的系列槍彈，也可發射新的穿甲爆炸燃燒彈（APEI彈）。

12.7×99mm系列槍彈包括（圖3從左至右）：M33普通彈、M17和M33T曳光彈、APM8穿甲彈、APIM8穿甲燃燒彈、APITM20穿甲燃燒曳光彈以及APEI169穿甲爆炸燃燒彈和星形空包彈。

（6）12.7mm口徑APEI169穿甲爆炸燃燒彈是FN公司於20世紀80年代開發的新產品。該彈由底火、銅彈殼、發射藥、鋼彈體、重合金鋼心、爆炸燃燒材料、銅被甲組成。

主要性能

全 彈 長 138.4mm

全彈質量 112g

彈頭質量 43g

碳化鎢彈心質量 14g

彈心直徑 7mm

燃燒後效 15m

破 片 數 >20個

出膛速度 890m/s

試驗槍管長 914mm

最大膛壓 387MPa

槍口動能 17300J

地對空或海對空射擊，對付飛機及直升機等時，可有效擊穿2～5mm厚杜拉鋁質飛機蒙皮（HB140～160）,4～6mm厚裝甲鋼板（HB350）。對地面目標射擊時，可擊穿厚13mm的中碳鋼板運輸卡車，裝甲運兵車厚20mm的前裝甲板或6～10mm厚的側裝甲板，可摧毀輕型防禦工事。對海上目標射擊時，可對付1～13mm厚、中碳鋼板的小型艦船。

（7）FN公司現已生產的0.50英寸機槍形成了以下系列型號：

a.M2HB0.50英寸機槍：世界上許多武裝部隊使用的一種標準型重機槍，以在各種不同環境條件下使用時，堅固耐用、動作可靠而著稱。

b.M2HB－QCB0.50英寸機槍：M2HB－QCB0.50英寸機槍是M2HB0.50英寸機槍最有成效的改進型，槍管可以快速更換。

c.M2HB－QCB0.50英寸同軸機槍：同軸機槍可以由沒有機械瞄準裝置和裝有電擊發機構或用鋼絲繩控制的扳機機構而識別。這種機槍既可做同軸機槍，也可作為主要的輔助炮塔武器，僅能全自動發射

d.0.50英寸M2HB－QCB機槍適用於艙門架的型號

e.M3P0.50英寸機槍：配用輕槍管、電發火機構和一個圓形的反向器，一個防自燃裝置可以由用戶選用，射速可在950～1100發/分範圍內調整，僅能自動發射。

f.M3M0.50英寸機槍：適用於艙門架上，僅能自動發射。

（10）FN公司開發的0.50英寸機槍能夠安裝在三腳架、柱形架或容器槍座上，也可安裝在M63高射架上。在地面上使用時，可安裝在SG127支座架上。在海上使用時可安裝在RM127環形架上。在空中使用時可裝在吊艙內。這個吊艙是供直升機和輕型飛機使用的，它包括一挺M3P0.50英寸機槍和一門70mm口徑MRL70多管火箭炮，發射70mm火箭彈。
