產品介紹:

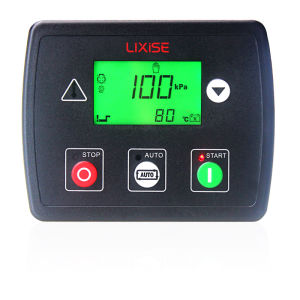

LXC706為一個發電機組自起動模組,由面板輕觸按鍵選擇3種工作狀態,可以實現人工起動/停止發電機組,也可以通過遠端開機信號自動起動/停止發電機組,並能在檢測到故障(油壓低、水溫/缸溫高、緊急停機報警、超速)時自動斷開燃油繼電器同時停機電磁鐵得電吸合。面板圖形LCD指示故障狀態,提供真實有效的故障報警信號。產品性能及特點:
特點:
1、翠綠背光,白天晚上發電機參數均清晰可見。2、LCD圖示顯示報警,報警信息直觀明了,世界通用。
3、多種發電機參數在LCD上數字顯示。
4、PC面板貼耐用,防水。
5、面板按鍵操作,輕鬆實現發電機的起停,減少用戶接線。
6、所有參數可在面板上進行設定,方便調試和維護。
7、可通過USB連線電腦進行設定和監控。
8、超小尺寸,適合(可列出具體尺寸)小型發電機組,特別適用小型汽油機組的智慧型化控制。
9、配備防震膠圈,可實現面板的防水與防震。
10、安裝裝配:阻燃ABS外殼,可插拔式接線端子,嵌入式安裝方式,結構緊湊,安裝方便。
性能:
1、電源範圍:寬電壓輸入(8~35)VDC,能適應不同的起動電池電壓環境;2、以微處理器為核心,螢幕為LCD圖示符號顯示,輕觸按鍵操作;
3、具有發電、轉速、溫度、壓力、液位感測器輸入連線埠,實現電量的數位化顯示。
可檢測及顯示的電量有:發電電壓V發電頻率Hz發動機溫度ºC機油壓力kPa轉速rpm累計運行時間H,電池電壓V,燃油位%.
4、發電電壓、電池電壓、轉速、溫度、壓力、液位感測器閾值可設定,可實現如下報警或警告量:油壓低,水溫/缸溫高超速、欠速緊急停機起動失敗停機失敗,發電電壓過高、過低發電頻率過高、過低電池電壓過高、過低燃油位低
5、具有怠速控制及得電停機功能;
6、具有3種工作狀態:手動、自動、停機;
7、通過軟體設定可將控制器設定為發動機控制器(不選擇發電電壓輸入),適合於控制水泵機組等;
8、面板有紅色發光二極體(LED)顯示工作及報警狀態;
9、多種溫度、壓力、油位感測器可直接使用,並可自定義參數;溫度、壓力感測器可分別和溫度、壓力報警器並聯作用,在提供數字量的同時增加一級保護;
10、多種起動成功條件(轉速感測器、油壓、發電)可選擇;
11、4個繼電器固定輸出口(燃油輸出,起動輸出,停機輸出,怠速輸出);
12、1個可程式輸出口,可設定公共報警輸出、停機失敗輸出、預熱輸出或怠速控制輸出等功能;
13、允許用戶對其參數進行更改設定,同時記憶在內部FLASH存儲器內,在系統掉電時也不會丟失,控制器所有參數可從控制器前面板調整,或通過USB接口由PC機USB給控制器提供工作電源,通過監控軟體進行參數設定;
規格參數:
工作電壓:DC8.0V至35.0V連續供電整機功耗待機:12V:0.3W,24V:0.4W
工作:12V:1W,24V:1.1W
交流發電機電壓輸入:單相二線15VAC-360VAC(ph-N)
交流發電機頻率:50/60Hz
轉速感測器電壓:1V至24V(有效值)
轉速感測器頻率:最大10kHz
最大累計運行時間:99999.9小時(小數點後為1/10小時,即6分鐘變化一次)
起動繼電器輸出:1AmpDC28V直流B+供電輸出
燃油繼電器輸出:1AmpDC28V直流B+供電輸出
停機繼電器輸出:1AmpDC28V直流B+供電輸出
怠速繼電器輸出:1AmpDC28V直流B+供電輸出
可程式繼電器輸出:1AmpDC28V直流B+供電輸出
開關量輸入口:接B-有效
外形尺寸:97mmx78mmx44mm
開孔尺寸:78mmx66mm
工作條件:溫度:(-25~+70)ºC相對濕度:(20~90)%無凝露
儲藏條件:溫度:(-30~+80)ºC
防護等級:IP55:當控制器和控制屏之間加裝防水橡膠圈時。
IP42:當控制器和控制屏之間沒有加裝防水橡膠圈時。
絕緣強度:對象:在輸入/輸出/電源之間引用標準:IEC688-1992試驗方法:AC1.5kV/1min漏電流1mA
重量:0.15kg
