功能描述：
LPC2292是基於一個支持實時仿真和跟蹤的16/32位ARM7TDMI-STMCPU，並帶有256k位元組(kB)嵌入高速Flash存儲器。128位寬度的存儲器接口和獨特的加速結構使32位代碼能夠在最大時鐘速率下運行。對代碼規模有嚴格控制的套用可使用16位Thumb模式將代碼規模降低超過30%，而性能的損失卻很小。由於LPC2292的144腳封裝、極低的功耗、多個32位定時器、8路10位ADC、2/4(LPC2292/LPC2294)路CAN、PWM通道以及多達9個外部中斷使它們特別適用於汽車、工業控制套用以及醫療系統和容錯維護匯流排。LPC2292包含76（使用了外部存儲器）～112（單片）個gpio口。由於內置了寬範圍的串列通信接口，它們也非常適合於通信網關、協定轉換器以及其它各種類型的套用。
主要特性 ：
16/32位ARM7TDMI-S微處理器，LQFP144封裝。
16kB片內靜態RAM和256kB片內Flash程式存儲器。128位寬接口/加速器可實現高達60MHz的工作頻率。
通過片內boot裝載程式實現在系統編程（ISP）和在套用編程（IAP）。512位元組行編程時間為1ms。
單扇區或整片擦除時間為400ms。
EmbeddedICE-RT和嵌入式跟蹤接口使用片內RealMonitor軟體對任務進行實時調試並支持對執行代碼進行無干擾的高速實時跟蹤。
2/4(LPC2292/2294)個互連的CAN接口，帶有先進的驗收濾波器。多個串列接口，包括2個16C550工業標準UART、高速I2C接口（400kbit/s）和2個SPI接口。
8路10位A/D轉換器，轉換時間低至2.44μs。
2個32位定時器（帶4路捕獲和4路比較通道）、PWM單元（6路輸出）、實時時鐘和看門狗。
向量中斷控制器。可配置優先權和向量地址。
通過外部存儲器接口可將存儲器配置成4組，每組的容量高達16Mb，數據寬度為8/16/32位。
多達112個通用I/O口（可承受5V電壓），9個邊沿或電平觸發的外部中斷引腳。
通過片內PLL可實現最大為60MHz的CPU操作頻率。
片內晶振頻率範圍：1～30MHz
2個低功耗模式：空閒和掉電
通過外部中斷將處理器從掉電模式中喚醒
可通過個別使能/禁止外部功能來最佳化功耗。
雙電源
－CPU操作電壓範圍：1.65～1.95V(1.8V±0.15V)
－I/O操作電壓範圍：3.0～3.6V(3.3V±10%)，可承受5V電壓。

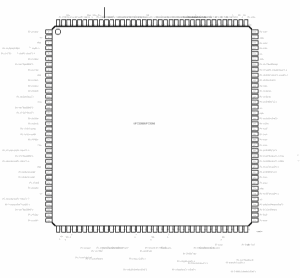

引腳配置
引腳
