使用
(1)用錨桿鑽機打眼，鑽頭採用規格為Φ27mm或Φ28mm的合金鋼鑽頭和中空六棱釺子。打眼前先敲幫問頂，仔細檢查頂部岩石情況，找掉活矸、危岩，確認安全後方可開始工作。眼的位置要準確，垂直巷道頂板，保證頂板離層儀測繩自然下垂，根據該地點附近錨索的錨入深度施工一個鑽孔，鑽孔深度比該地點錨索錨入深度深1m。(2)用錨索將深部基點錨固器推入孔中直至設計位置(與錨索長度相同)，抽出錨索後，手拉一下鋼絲繩，確認錨固器已錨固牢固，然後再將淺基點錨固器推入孔中設計位置(與錨桿長度相同)，抽出錨索索繩後，手拉一下鋼絲繩，確認錨固器已錨固牢固。最後將離層儀白色PVC套管推入孔中，確認固定在PVC套管下端的緊貼頂板。
(3)對準刻度：將兩測點指示刻度尺與紅色套管一端對齊，將繩卡死，並截去多餘鋼絲繩然。
(4)安裝完畢後記下深淺基點刻度的初始值。
(5)頂板離層儀必須由技術員現場指導安裝。
(6)頂板離層指示儀安裝時應進行編號、掛牌管理。
頂板離層指示儀內容填寫必須工整、清晰、真實，懸掛位置合理並面向人行道便於觀察，巷道施工單位必須保證離層儀和牌板清潔、完好。
(7)頂板離層儀深淺部測筒不得被網片等其它雜物絆住，以免影響頂板離層監測。
(8)施工隊組必須建立頂板離層指示儀觀測台賬，台帳應由當班驗收員如實填寫，離層指示儀安裝後連續觀察不少於5天，值班隊乾每天負責落實。生產科礦壓組不定期下井對頂板離層指示儀安裝質量進行檢查，對頂板離層指示儀讀數進行複查。

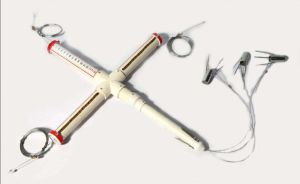

LBY-2H頂板離層儀型號
、ACLY-2頂板離層指示儀，CDY-3頂板離層儀，WBT-10頂板離層觀測儀，DLY-2丁字形頂板離層儀，1、觀測責任人：隊組技術員對所施工巷道內的頂板離層儀進行監測和記錄，填寫頂板離層儀管理牌板，並負責匯總監測數據、建檔，其他跟班隊乾也必須隨時觀察，以便及時發現異常現象，及時處理，確保全全。2、監測頻度：新安裝的頂板離層儀必須至少連續七天觀察記錄，根據實際觀察的變化情況，特殊區域內的離層儀（讀值變化較快的離層儀），要求技術員每天進行檢測和記錄，頂板移動量在安全區內的頂板離層儀，要求每周一次檢測和記錄。
3、監測方法：頂板離層儀的深、淺刻度讀數等於移動量減初始值；當錨桿支護範圍內頂板下沉時，頂板離層儀的深、淺兩個基點的刻度都有變化，錨索支護範圍內頂板下沉而錨桿支護範圍內頂板不動時，頂板離層儀只有深基點刻度變化，若錨桿、錨索支護範圍內的頂板同時下沉時，頂板離層儀深、淺基點上的刻度都有變化，而深基點刻度的變化量即是頂板下沉量的總和。
