功能特點
一、KZC30數字高壓絕緣電阻測試儀功能及特點
1.負載特性好。本儀器內部有一個穩定的直流500V/1000V/2500V/5000V高壓發生器。
2.測量時不須調零。使用簡單、方便。
3.計時準確。儀器在產生高壓並進行測量的同時開始計時，所以讀取的15S和60S、10m絕緣電阻值準確。
4.容量大（短路電流大）。使吸收電流和充電電流迅速減少，測得可靠的絕緣電阻值
5.抗干擾能力強。由於儀器採用單片機為核心，消除了磁耦合引起的誤差；再有儀器內部採取濾波電路，消除了帶電設備和被測設備之間的電容耦合。因而測量比較準
6.完美的安全措施。測量結束後自動停止高壓輸出，並長時間昨鳴提起注意。
技術指標
二、KZC30數字高壓絕緣電阻測試儀技術條件及指標
1.電源及電壓：AC220V±10%
2.輸出電壓： DC500V/1000V/2500V/5000V±10%
3.短路電流：>2mA
4.測量精度： 200KΩ-3000MΩ （500V） 5%
600KΩ-5000MΩ （1000V） 5%
2MΩ-50000ΩM （2500V） 5%
11MΩ-100000MΩ （5000V） 5%
5.電壓電波：測試電壓紋波含量不大於3%

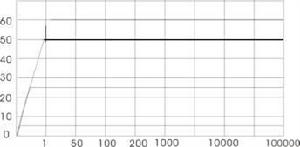

6.負載能力：右圖
KZC30數字高壓絕緣電阻測試儀7．測量方式： 實時測量，從15秒開始每15秒進行一次測量顯示；自動計算吸收比、極化指數。
8．顯示方式： 6 1/2位液晶顯示被測電阻值、吸收比、極化指數。自動顯示年、月、日、時、分、秒。
9．絕 緣： 儀表本體與交流電源初級引線之間的絕緣電阻值》=20萬MΩ
10．外形尺寸： 283×247×128，工程塑膠殼體。
11．重 量： 2公斤
操作方法
三．KZC30數字高壓絕緣電阻測試儀操作方法
1 ． 準備工作：
（1）充分放電
測試前必須對被測物進行徹底放電，當被測物有干擾電壓時必須把“E”端接地，然後接線。
（2）接線方式：
測試線有長短兩根，接線時長測度線的紅插頭一端接插在“L“端，黑插頭汪端接插在“G”端；短測試線一端接在”E“端。兩條測試線的另一端分別接被測設備的相應端。
（3）開啟儀器：
接好電源線，打開開關，螢幕顯示主選單：
WELCOME TO USE
ZOB SERISE
VER 2.0 0.5KV
Z-ELEC CO．, LTD
2 ． 參數測試：
A．電壓選擇
在主選單下按“+”鍵可循環選擇所需電壓。
B．絕緣電阻的測試
按下“測量”鍵進行測試,以按下測量健的時刻為基準“0“，等待大約5秒鐘，即可完成0秒時刻絕緣電阻的測試,此時螢幕顯示為：
XX/XX/XX XX； XX；XX
（年 月 日 時 分 秒）
R00S=XXXXX.XX.MΩ
等待進入吸收比測試狀態。
若不進行吸收比的測試，按復位鍵退出。由於線路板內裝有抗干擾的大電容，它的充電引起絕緣電阻的採樣誤差，使0秒絕緣電阻值偏大。故一般取15秒電阻值。
C.吸收比的測試
繼續B的測量，以B 的測量時刻開始計時，到15秒時，自動測量15秒時的阻值R15S，並鎖定顯示在第二行。然後每15秒種進行一次測量，並依次顯示在第二行。然後每15秒鐘進行一次測量，並依次顯示在第三行。
當60秒時，自動測量60秒時的電阻值R60S，並鎖定顯示在第三行，同時做吸收比的計算，顯示在第一行的左半部。此時螢幕顯示變為：
K=X．XX XX； XX； XX
R15S=XXXXX．XXMΩ
R60S=XXXXX．XXMΩ
繼續等待，進入極化指數測試狀態。
若退出，請按復位鍵，可進行重新測試。
D.極化指數的測量
繼B、C之後，進行極化指數的測量，從2分鐘開始，每1分鐘進行一次測量，依此在第四行顯示阻值R02m、R03m------
當測量到10分鐘時，在第四行鎖定顯示絕緣電阻值R10m，同時自動計算出極化指數PI，並顯示在第珩的右邊。此時螢幕顯示為：
K=X．XX PI=X．XX
R15S=XXXX．XXMΩ
R60S=XXXX．XXMΩ
R10S=XXXX．XXMΩ
這時，一次測量過程全部結束，儀器內部高壓自動取消，內部的蜂鳴器長鳴，提示測量全過程結束。
3 ．時間修改：
本儀器具有實時時鐘顯示，即使關機，也不影響計時。當需要修改時間時，必須是在剛開機或按下復位鍵螢幕顯示主選單的狀態下進行。
按住“”鍵，此時在螢幕的第一行顯示：
XX/XX/XX XX：XX：XX
（年 月 日 時 分 秒）
第三行顯示：
MODIFY TIME
（按←、+、-鍵進行時間修改）“→”用於選擇某一段時間段，按“→”鍵，游標右移，“+”和“-”用於加減數值，修改完畢，按下“←”鍵，即保存修改值並進行一旦時間修改完成，在此次測量過程中，按→、+、-都不影響時間顯示，只是在開機或復位後按“→”，才能進入時間修改。
注意事項
四、KZC30數字高壓絕緣電阻測試儀注意事項
1.本儀器屬於高壓測試設備，人體不能直接接觸“L”端，以免電擊。
2.本儀器屬於精密儀器，應輕拿輕放，應存放在潔淨乾燥的環境中。
當被測物體小於最低極限值或短路時，儀表顯示RX〈XXXKΩ；當被測物大於最高極限值或開路時，儀表顯示RX〉XXXXXMΩ。（X的大小與電壓等級有關）
售後服務
五、KZC30數字高壓絕緣電阻測試儀售後服務
本公司對所售產品保修一年，若因誤操作造成損壞酌情收取一定的維修費。終生維修。
