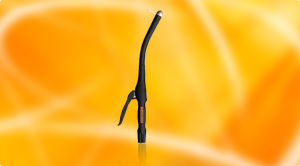

KYWD系列管型消化道吻合器

KYWD系列管型消化道吻合器

本實用新型公開了一種消化道管型吻合器,除了設於釘倉套內的釘倉、推釘片和環形刀之外,還包括設於釘倉套內的、可使所述環形刀在釘倉內旋轉的旋轉機構,所述環形刀與所述推釘片活動連線。所述旋轉機構包括設於環形刀側壁的導向槽和設於釘倉內側的與導向槽配合的導向銷。所述導向槽沿推釘片的推動方向設定,且呈傾斜的直線或曲線形狀。所述環形刀樞軸連線於所述推釘片的端部。本實用新型的結構簡單、設計合理,切除組織更加徹底,大大降低了被縫合好的組織被撕扯的機率,非常利於推廣和套用。

簡介

一種消化道管型吻合器,其特點是:塑膠零件與塑膠零件之間的連線、塑膠零件金屬零件之間的連線儘量採用卡扣結構以適應塑膠材料的特性,

管型消化道吻合器(KYWC)管型消化道吻合器(KYWC)

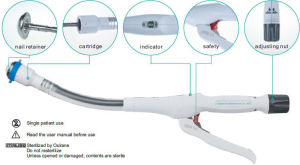

通過改變刀砧端面形狀以儘量減小消化道管型吻合器的環形刀切割刀砧的阻力和擊發機構的阻力,通過採用棘牙結構使保險機構除了具有保險作用以外還具有吻合完成的聲音提示作用和夾緊擊發手柄過程中的防張開作用,指示視窗上的標尺帶有更詳細的釘砧位置的指示,採用較少的零部件達到當完成吻合操作後釘砧自動繞釘砧拉桿側傾轉動的效果,從而使用時更方便、更準確、更省力、更安全,裝配時更便利,生產成本更低。一種消化道管型吻合器,其組成部分包括:頸部呈直形的或彎形的吻合器身,安裝在上述吻合器身頭部的釘筒,安裝在上述釘筒前方的釘砧,安裝在上述釘筒內的推釘座和環形刀,安裝在上述釘筒圓形端部並沿周向排列的、可由上述推釘座推出的吻合釘,排列在上述釘砧的端面上並與上述釘筒內的吻合釘位置對應的吻合釘成形槽,安裝在上述釘砧內並與上述釘筒內的環形刀位置對應的刀砧,可在上述吻合器身內前後移動的、其頭部裝有上述釘砧的釘砧拉桿,可在上述吻合器身內前後移動的、其頭部裝有上述推釘座的推釘桿,安裝在上述吻合器身軀部的可樞軸轉動的擊發手柄,安裝在上述吻合器身尾部的調節旋鈕,安裝在上述擊發手柄旁的防止擊發手柄被誤擊發的保險機構,指示釘砧位置和/或吻合完成的指示機構,通過上述調節旋鈕使釘砧拉桿在上述吻合器身內前後移動以調節上述釘砧與釘筒之間的距離的釘砧位置調節機構,通過上述擊發手柄推動上述推釘桿在上述吻合器身內移動以推動上述釘筒內的上述推釘座、吻合釘和環形刀的擊發機構,安裝在上述吻合器身內部的其它輔助零部件;其特徵在於:
..
上述吻合器身由塑膠製成的左、右吻合器身合攏而成;當位於上述吻合器身內部的零部件安裝在吻合器身內後,上述左、右吻合器身合攏時在卡扣結構的作用下鎖緊連線在一起,上述卡扣結構中有彈性卡扣件和固定卡扣件,上述彈性卡扣件經彈性變形卡扣住上述固定卡扣件,使上述彈性卡扣件和固定卡扣件鎖緊連線在一起。

適用範圍:

YWW系列管型消化道吻合器適用於消化系統組織的端端及端側機械吻合手術用。產品供一次性使用。

性能特點及原理:

一次性管型消化道吻合器是套用雙排交叉排列的鈦釘進行吻合。吻契約時由切刀在吻合釘內切緣切除多餘組織而形成吻合口,口徑大小一致,黏膜對合整齊,吻合口牢度可靠,止血效果及血運良好。吻切一次完成,操作方便。因此,使用彎管吻合器/管型吻合器不僅可以縮短手術時間,減少出血量,手術創傷輕,並可提高手術質量,減少併發症。
