一、概述
JES即“電機綜合保護器”。主要套用於:風機、水泵、電動機等負載的控制與保護,JES
具有:過載、過流、欠壓、過壓、欠流、短路、缺相、漏電、相位等綜合功能於一身。
JES符合的標準:IEC60947—6—2:(2002)《低壓開關設備和控制設備第6部分多功能電器第2節控制保護開關電器》和GB14048.9—1998《低壓開關設備和控制設備多功能電器:控制保護開關電器》(等同採用IEC60947—6—2)。
二、結構用途

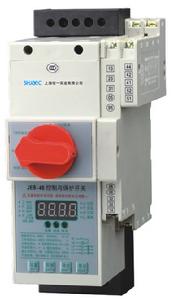

JES系列產品採用模組化的單一產品結構型式,集成了傳統的斷路器(熔斷器)、接觸器、過載(或過 流、斷相)保護繼電器、起動器、隔離器等的主要功能,具有遠距離自動控制和就地直接人力控制功能,具有面板指示及機電信號報警功能,具有過壓欠壓保護功能,具有斷相缺相保護功能,具有協調配合的時間-電流保護特性(具有反時限、定時限和瞬時三段保護特性)。根據需要選配功能模組或附屬檔案,即可實現對各類電動機負載、配電負載的控制與保護。
JES系列產品主要用於交流50Hz(60Hz)、額定電壓至690V、額定電流自3A至100A、可調工作電流自0.12A至100A的電力系統中接通、承載和分斷正常條件(包括規定的過載條件)下的電流,且能夠接通、承載並分斷規定的非正常條件(如短路)下的電流。
從其結構和功能上來說,JES系列產品已不再是接觸器、或斷路器、或熱繼電器等單個產品,而是一套控制保護系統。它的出現從根本上解決了傳統的採用分立元器件(通常是斷路器或熔斷器+接觸器+過載繼電器)由於選擇不合理而引起的控制和保護配合不合理的種種問題,特別是克服了由於採用不同考核標準的電器產品之間組合在一起時,保護特性與控制特性配合不協調的現象,極大地提高了控制與保護系統的運行可靠性和連續運行性能。
JES系列產品是斷路器、接觸器、熱繼電器、熔斷器等低壓電器的最佳替代產品。
三、產品功能
◇特大短路瞬時保護:保護電流與開關主體額定電流有關,其整定電流為20In±20%、動作時間t4≤2~3ms
◇短路瞬時保護:保護電流與電子脫扣器額定工作電流有關,其整定電流為16In±15%、動作時間t3≤0.1ms
◇短路短延時或定時限保護:保護電流與電子脫扣器額定工作電流有關,其整定電流面板上可調(6~12Ir1)±15%(電動機保護)、(3~6Ir1)±10%(配電保護)、延時動作整定時間t2=0.2s
◇過載長延時保護:保護電流與電子脫扣器額定工作電流有關,其整定電流Ir1面板可調0.4~1Ie,反時限特性為I2T=(1.5Ir1)2t1, t1為長延時電流1.5Ir1時的整定時間,配電用t1=64s,電動機用t1=128s
◇缺相、斷相保護:動作整定時間為2s
◇三相不平衡保護:任意二相電流相差超過50%,動作整定時間為2s
◇過壓保護:三相470±10V,動作整定時間5s
◇欠壓保護:三相270±10V,動作整定時間5s
◇啟動延時:短路短延時或定時限不保護,整定時間為2s
◇消防接口:直流24V消防接口輸出(可選)
◇漏電保護:剩餘電流根據客戶要求定製,動作時間≤0.1s(延時型為0.3s)(可選)
◇預報警功能:電流可調
◇線上編程功能
◇故障指示
◇試驗功能
四、正常工作條件
■ 周圍空氣溫度
△上限值不超過+40℃
△下限值不低於-5℃
△日平均值不超過+35℃
△當周圍空氣溫度超出以上範圍,用戶可與我公司協商
■安裝地點的海拔高度不超過2000米
■大氣條件:
大氣相對濕度在周圍空氣溫度+40℃時不超過50%;在較低溫度下可以有較高的相對濕度。月平均最低溫度為+25℃時,該月的平均最大相對濕度為90%,由於溫度變化發生在產品上的凝露必須採取措施
■污染等級:3級
■安裝類別:Ⅲ類(690V系統)、Ⅳ類(380V系統)
■控制電源電壓應在(85%~110%)Us的波動範圍內
五、適用領域
由於JES系列產品具有控制與保護功能集成化、模組化、小型化結構,對環境污染的防護等級高,分斷短路電流能力高,飛弧距離短,電壽命長,保護功能齊全,連續運行性能和可靠性高,安裝使用及維修操作方便等一系列優點,因此特別適用以下系統:
■工業設施
△冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域的配電和電動機保護與控制系統
△電動機控制中心(MMC),尤其是智慧型化電控系統或要求額定運行分斷能力Ics高達80KA的配電控制與保護系統
△單電機控制與保護系統
△配電中心
■商業及民用設施
△現代化建築中的照明、電源轉換、泵、風機、空調、消防、照明等電氣控制與保護系統
△遠程控制照明系統
△醫院
△信息處理中心(銀行、市政、證券交易中心等)
△電信通訊機房
△商業大樓(大型購物中心、超級市場、超市等)
■基礎設施
△港口或鐵路系統(航空港、鐵路客運中心等)
△高速公路照明或通風系統
△軍隊駐地控制保護系統(如邊防哨所、雷達機站)
■消防系統
△各種場合的消防泵,風機等
特別提示
消防型線上路發生故障時,產品發出報警後,必須將紅色的操作旋鈕旋至“再扣”
位置方可解除報警信號,繼續使用時應重新旋至“接通”位置。
