一、Incoloy800HT（N08811）鎳基合金概述：
上海寶嶼合金除了在鹵化物有可能發生點腐蝕外，在氧化性和非氧化性鹽中有很好的耐腐蝕性。在水、蒸氣以及蒸汽、空氣、二氧化碳的混合物中也具有很好的耐腐蝕性。套用於硝酸冷凝器，耐硝酸腐蝕、蒸汽加熱，很好的機械性能、加熱元件管，很好的機械性能等。對於套用於高達500℃的環境，合金供貨態為退火態。
二、Incoloy800HT（N08811）合金具有以下特性：
(1)、在高達500℃的極高溫的水性介質中具有出色的抗腐蝕性。
(2)、很好的抗應力腐蝕的性能。
(3)、很好的加工性。
去除氧化皮、油污和各種標記印痕，並用丙酮對焊接區域的基體金屬和填充合金（如焊條）進行清潔，注意不能使用三氯乙烯TRI、全氯乙烯PER和四氯化物TETRA。
三、Incoloy800HT（N08811）合金邊緣準備：
最好採用機加工，如車、銑、刨，也可以進行等離子切割，若採用後者，切割邊緣（焊接面）一定要研磨乾淨平整，允許不過熱的精磨。焊縫兩邊的母材約25mm寬度的區域要打磨至露出光亮金屬。

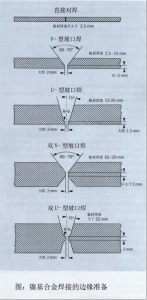

圖表1、Incoloy800HT（N08811）合金坡口角度：
與碳鋼相比，鎳基合金和特種不鏽鋼的物理性能特點主要是低的熱導率和高的膨脹係數，這些特性都要在焊接坡口準備時予以考慮，包括加寬底部間隙（1～3mm），同時由於熔融金屬的粘滯性，在對接焊時應採用更大的坡口角度（60～70°）以抵消材料的收縮。
2、Incoloy800HT（N08811）合金起弧：不能在工件表面起弧，應在焊接面起弧，以防起弧點導致腐蝕。
3、Incoloy800HT（N08811）合金焊接工藝：
(1)、Incoloy800HT適合採用任何傳統焊接工藝與同種材料或其他金屬焊接，如鎢電極惰性氣體保護焊、等離子弧焊、手工亞弧焊、金屬極惰性氣體保護焊、熔化極惰性氣體保護焊，其中脈衝電弧焊是首選方案。在採用手工電弧焊時，推薦使用(Ar+He+H2+CO2)多種成份混合的保護氣體。
(2)、Incoloy800HT的焊接必須在退火態進行，並使用不鏽鋼絲刷清理乾淨污漬、粉塵和各種記號。在焊縫根部焊接時，為得到最佳的根部焊縫質量，操作必須非常小心(氬氣99.99)，這樣在根部焊接完後焊縫就不產生氧化物。焊接熱影響區產生的顏色要在焊縫區域未冷卻時用不鏽鋼刷刷去。
4、Incoloy800HT焊接參數及影響（熱輸入量）：
焊接操作應在熱量輸入表規定的低熱量輸入下進行，採用疊珠焊縫技術，層間溫度不超過120℃，必須遵守焊接規範。熱量的輸入Q按下面的公式計算：
U=弧電壓，伏特
I=焊接電流，安培
V=焊接速度，厘米/分鐘。
5、Incoloy800HT（N08811）合金焊後處理（酸洗、刷除氧化物及熱處理）：
焊接後應立即用不鏽鋼絲刷刷除氧化物，也就是說，在金屬還沒有產生焊接色的時候就刷，這樣可以得到理想的表面質量而不需要酸洗。若沒有特別要求或規定，酸洗通常是焊接中的最後一道工序，請參考去氧化皮及酸洗一節。焊接前後均不需要熱處理。
四、Incoloy800HT（N08811）品種規格與供應狀態：
1、品種分類：上海寶嶼特種合金可生產各種規格的Incoloy800HT無縫管、Incoloy800HT鋼板、Incoloy800HT圓鋼、Incoloy800HT鍛件、Incoloy800HT法蘭、Incoloy800HT圓環、Incoloy800HT焊管、Incoloy800HT鋼帶、Incoloy800HT絲材及配套焊材。
2、交貨狀態：無縫管：固溶+酸白，長度可定尺；板材：固溶、酸洗、切邊；焊管：固溶酸白+RT%探傷，鍛件：退火+車光；棒材以鍛軋狀態、表面磨光或車光；帶材經冷軋、固溶軟態、去氧化皮交貨；絲材以固溶酸洗盤狀或直條狀、固溶直條細磨光狀態交貨。
