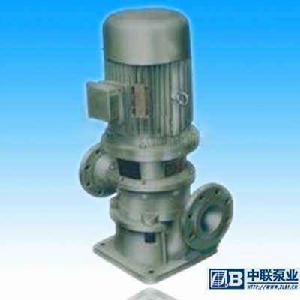

ISL型立式單級離心泵

ISL型立式單級離心泵

ISL型單級單吸立式離心清水泵,適用於工業和城市給排水以及高層建築中央空調、消防系統。

ISL型立式單級離心泵概述

ISL型單級單吸立式離心清水泵,適用於工業和城市給排水以及高層建築中央空調、消防系統,亦可用於農業排灌。用於輸送清水或物理以及化學性質類似於水的其他液體,被輸送液體溫度不高與80℃。允許最大進口壓力0.6MPa。

ISL型立式單級離心泵參數範圍

流量Q 25~400m3/s

揚程H 4~125m

以上範圍的泵均可在我廠的測試中心(全國最大)進行實型泵實驗。

ISL型立式單級離心泵型號說明

ISL125-100J-200A-Z

ISL-單級單吸離心清水泵,立式安裝

125-吸入口直徑(mm)

100-吐出口直徑(mm)

J-表示降速使用

200-葉輪的名義直徑(mm)

A-A、B、C分別表示葉輪外徑經第一、二、三次切割

Z-表示泵吸入口垂直向下(不帶Z表示泵吸入口水平布置)

ISL型立式單級離心泵結構型式

泵為立式安裝水平或軸向吸入,水平吐出,泵吸入口能以0o,90o,180o,270o四個方向任意安裝,大大縮小占地面積,適合更狹小空間使用。泵與電機直聯,葉輪安裝在電機軸上,泵的軸封採用機械密封,外接水沖洗。

ISL型立式單級離心泵旋轉方向

從電機端看,泵為順時針方向旋轉。

ISL型立式單級離心泵成套範圍

成套供應泵,電動機,還提供止回閥、閘閥。

ISL型立式單級離心泵主要零件材質

過流部件材質一般為普通灰鑄鐵,用戶若對材質有特殊要求,可與本廠協商確定。

ISL型立式單級離心泵選型參數代表

型號:ISL65-50-125

流量:15~30 m3/s,4.17~8.33L/s

揚程:18.5~21.8m

轉速:2980r/min

軸功率:1.97KW

配帶電機功率:3KW

配帶電機型號:Y100L-2(V1)

效率:68%

必須汽蝕餘量:2m

進出口徑:65,50mm

葉輪名義直徑:126mm

泵重:38.6kg
