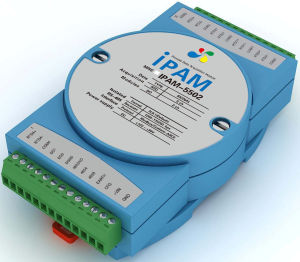

概述
IPAM是泉州航嘉機場電子科技有限公司全新系列的基於RS-485匯流排接口的數據採集模組。IPAM數據採集模組在單個設備中集成了I/O、數據採集和隔離的RS-485匯流排接口。支持標準的Modbus議和自定義ASCII協定。IPAM-5502可同時對5路的RTD進行測量，且通道具有周期自校準功能；模組還具有2路數字量輸出通道，可以設定為用戶控制輸出或對測量溫度值進行超限狀態指示輸出。
IPAM-5502對輸入輸出連線埠採用電氣隔離，並採用帶隔離的RS-485匯流排接口及看門狗技術，有效保障設備安全可靠運行。
產品特性
32位ARM處理器；
嵌入式實時作業系統；
輸入通道：5路差分
輸入類型：Pt、Cu系列熱電阻
接線方式：2線或3線制
採樣速率：8採樣點/秒
解析度：0.1℃
精度：0.05%
隔離耐壓：2500VDC
輸出路數：2路集電極開漏輸出
支持周期性自校準
通道可控(關閉/打開、報警設定)
工作溫度範圍：-25℃～+85℃
塑膠外殼，標準DIN導軌安裝
光電隔離
IPAM-5502產品針對工業套用設計，在模組內部輸入輸出單元與控制單元之間採用光電隔離，極大地降低了工業現場干擾對模組正常運行的影響，使模組具有很高的可靠性。
電源隔離
通過DC-DC變換，實現模擬量輸入以及數字量輸出電路電源和微控制器主控電路電源的隔離，與光電隔離一起實現完全的電氣隔離，抑制了模擬電路和數字電路的噪聲串擾，提高了模組的EMC特性。
通訊接口隔離
IPAM系列採集模組的RS-485通訊接口都採用專門的電路進行電源隔離和電氣隔離，保證RS-485接口晶片和主控電路隔離，隔離電壓高達2500VDC。模組還具備專門的匯流排保護電路，保證模組通訊接口穩定可靠。
實時作業系統
在IPAM-5502產品中採用了實時作業系統和看門狗電路。實時作業系統按照任務的優先權來調度任務，保證了任務執行的實時性。如果工業現場干擾使得系統跑飛，看門狗電路將重啟系統。這些特點使得系統更加穩定可靠。
通道控制
用戶可以禁止/使能其中任一個RTD測溫通道。當有些通道不使用時，用戶可以通過禁止這些通道來提高整體的採樣率。
通過配置軟體，用戶可以為每個通道配置熱電阻類型：Pt系列和Cu系列。
通道自校準
IPAM5502具有周期自校準功能，每隔一定的時間將對系統的所有使能通道進行一次零校準及增益校準。該模組採用流水線式校準方式，每個通道輪流校準，校準時不影響通道的測量，不會出現很大的延時。用戶可以通過配置軟體設定自校準周期，也可以禁止模組的自校準功能。
超限報警功能
IPAM-5502的2通道的數字量輸出，可以設定為用戶控制輸出或對測溫通道採樣值進行超限狀態指示輸出。當有RTD測溫通道使能上、下限超限報警功能時，DO輸出即選擇為超限狀態指示輸出模式。如果RTD測溫通道採樣值超過用戶設定的溫度值，對應的DO通道將輸出用戶設定的報警值。
通訊協定
IPAM系列產品支持標準的Modbus協定和一套自定義的ASCII協定命令，通過配置軟體可以實現Modbus-RTU、Modbus-ASCII和Custom-ASIII三種傳輸模式的協定轉換，適用於廣泛的分布控制系統。
通信參數設定
IPAM系列模組的通信參數如：設備地址、通訊協定、波特率、數據位長度和奇偶校驗方式等都是保存在模組的E2PROM中，用戶可以利用配置軟體通過RS-485接口進行遠程配置。用戶首先需要知道該模組的參數配置。由於模組沒有諸如撥碼開關之類的硬體設定來指示此時的參數配置，可能會存在用戶忘了某個IPAM模組的通信參數的情況。為了解決此問題，每個IPAM模組都有一個硬體使能輸入端子CFG。將此端子連線到GND後，給模組重新上電或復位，模組的通信參數處於確定的狀態：
地址：1
波特率：9600bps
通信協定傳輸模式：MB-RTU
數據格式：無奇偶校驗，8個數據位，1個停止位
將CFG端子與GND短接，模組用以上確定的通信參數進行初始化，並不會改變E2PROM中保存的配置參數。但只有在這個條件下，通信配置參數才可以進行修改。通信參數修改後，必須把CFG端與GND下線後，給模組重上電或通過軟體復位模組，配置的通信參數才生效。
產品套用
工業現場控制
遠程監控與數據採集
電力通訊與監控
電子產品製造
訂購信息
| 型號 | 溫度範圍 | 封裝 |
| IPAM-5502 | -40°C~+85°C | 塑膠外殼 |
典型套用.

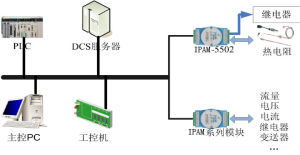

IPAM-5502典型套用示例圖
IPAM-5502典型套用示例圖
