產品特點
- 全中文，內置中國GB50312綜合布線測試標準- 最佳性價比——認證6類（E級）到7A類（FA級）布線系統並向下兼容
- 高速測試——節約時間與金錢
- 海量存儲——儀表記憶體可存儲1700條6類（帶圖形）測試結果，最高支持64G隨身碟
- 專利測試方法——無需昂貴的永久鏈路適配器，使用標準跳線完成絕大多數布線工程測試
- 極速測試光纖——使用FiberTEK FDX適配器，在單根光纖上實現“雙向雙波長”認證測試
- 明亮寬屏顯示——白色背光4.3”寬屏，更易查看圖形化高頻測試結果
- 350MHz與500MHz型號均可升級至1000MHz測試頻寬
- 智慧型鋰離子電池——18小時工作時間，自帶電量計，精確顯示剩餘電量
產品型號
描述 | 型號 |

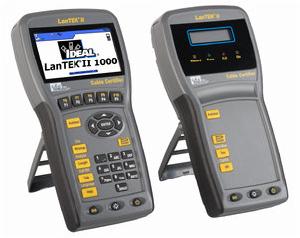

| LanTEK II | |
| LanTEK II-350 標配6類測試適配器 | 33-991 |
| LanTEK II-500 標配6A類測試適配器 | 33-992 |
| LanTEK II-1000 標配6A類測試適配器 （7類測試適配器需根據布線系統接口類型選配） | 33-993 |
| LED光源，多模（850/1300nm）光纖測試套件 | 33-993-FA01 |
| 雷射光源，多模（850nm VCSEL/1300nm FP）光纖測試套件 | 33-993-FA02 |
| FP雷射光源，單模（1310/1550nm）光纖測試套件 | 33-993-FA03 |
| 單/多模組合測試套件33-990-FA01 + 33-990-FA03 | 33-993-FA04 |
| 單/多模組合測試套件33-990-FA02 + 33-990-FA03 | 33-993-FA05 |
| LanTEK II主機與遠端機各1台、2塊鋰離子電池、2個交流充電器、硬質儀表箱、2根6A類禁止跳線、1根USB通信線、IDC報告軟體（光碟）、2支耳麥、2套儀表背帶、1份ETL精度認證證書 | |
| FiberTEK FDX | |
| LED光源，多模（850/1300nm）光纖測試套件 | 33-990-FA01 |
| 雷射光源，多模（850nm VCSEL/1300nm FP）光纖測試套件 | 33-990-FA02 |
| FP雷射光源，單模（1310/1550nm）光纖測試套件 | 33-990-FA03 |
| 單/多模組合測試套件33-990-FA01 + 33-990-FA03 | 33-990-FA04 |
| 單/多模組合測試套件33-990-FA02 + 33-990-FA03 | 33-990-FA05 |
| 2支FiberTEK FDX測試適配器、硬質儀表箱、2套SC/FC/ST轉換接口、2套滿足ISO/IEC14763-3標準的SC-SC跳線（多模套件：3×62.5?m, 3×50?m；單模套件：3×9um）、1本快速指導手冊、電子版操作手冊（光碟） | |
技術指標
LanTEK II | ||
儀表尺寸 | 高/寬/厚：635px/317.5px/132.5px | |
儀表重量（帶電池） | 主機：1.1kg遠端機：1.0kg | |
電池 | 鋰離子電池，7.4V，6.6AH；充電器12V/2ADC；典型使用時間：18小時（新電池運行6類測試，每2.5分鐘測試一次，背光全開）；充電時間：快速4小時，儀表內充電6小時。 | |
外接電源 | AC 110-240V / DC 12-15V, 2A | |
顯示器 | 4.3”寬屏TFT，480×272像素，有效顯示區域95×54mm | |
接口 | 適配器接口：168針極低串擾接口 Mini USB接口、USB主接口（僅主機有） 4針串口（僅供維修用） 耳麥接口 電源/充電接口 | |
存儲器 | 容量：可存儲1700條帶圖形6類線測試結果 支持64G 隨身碟 | |
測試參數 | 接線圖、直流環路電阻、電容、近端串音、插入損耗、近端衰減串音比、遠端衰減串音比（等電平遠端串音）、回波損耗、特性阻抗、時延、時延偏差、近端串音功率和、近端衰減串音比功率和、遠端衰減串音比功率和、線外串擾（需選用AXT測試套件） | |
長度 | 0-2000 ft.，解析度1 ft.，誤差±(3% + 3 ft.) | |
時延 | 0－8000ns，解析度1ns，誤差±（3%+1ns） | |
特性阻抗 | 35－180Ω，解析度0.1Ω，誤差±（3%+1Ω） | |
電容（每英尺） | 0-100nF，解析度0.1pF，誤差±（2%+1pF） | |
環路電阻 | 0-200Ω，解析度0.1Ω，誤差±（1%+2Ω） | |
插入損耗 | 解析度0.1dB | |
近端串音 | 解析度0.1dB | |
回波損耗 | 解析度0.1dB | |
FiberTEK FDX | ||
配套主機 | LanTEK II 所有型號 | |
連線器 | SC/FC/ST（2.5mm），現場可更換 | |
雷射安全性 | 多模850/1300VCSEL：Class 3，5mW max； 單模1310/1550：Class3，5mW max | |
光功率計精度 | ±0.5dB (0dBm ~ -40dBm850-1550nm) 動態範圍： 40dB | |
長度測量精度 | ±3%；最大測量距離：3000m | |
顯示解析度 | 功率/衰減：0.1dB 長度：0.1m/0.1ft. | |
附屬檔案
描述 | 型號 |
線外串擾測試套件 | LANTEK10GBKIT |
鋰電池 | 33-990-BP01 |
6A類通用測試適配器 | 0012-00-0656 |
6類通用測試適配器 | 0012-00-0629 |
6A類 F/FTP跳線 | 6011-50-0001 |
交流電源/充電器 | 33-990-PS01 |
對講耳麥 | 33-990-TS01 |
USB通信線 | 33-990-DC01 |
標配硬質儀表箱 | 33-990-CC01 |
適配器便攜箱 | 33-990-CC02 |
NEXANS 7類適配器及跳線 | 1019-00-1100 |
TERA 7類適配器及跳線 | 1019-00-1105 |
同軸電纜適配器 | 1019-00-0343 |
